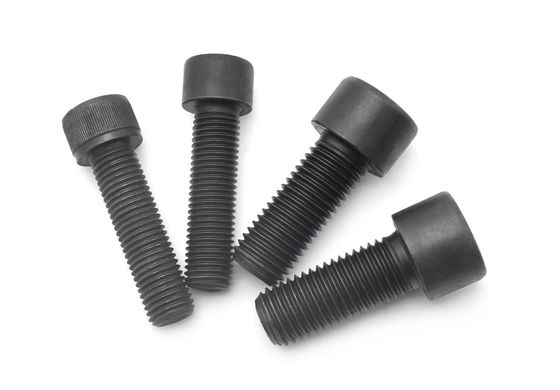

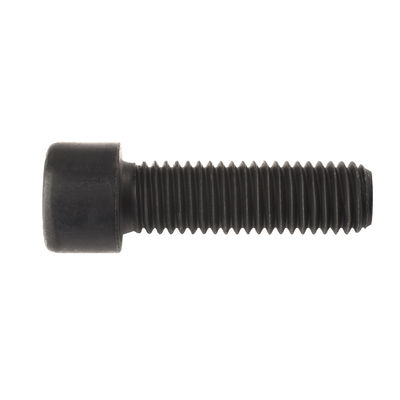

DIN912 UNI 5931 NF E 25-125 AS 1420 کلاس 8.8 10.9 12.9 پیچ های سر ساکت هکساگون کل رشته پیچ های سر

UNI 5931 NF E 25-125 AS 1420 Class8.8 10.9 12.9 پیچ های سر ساکت هکساگون کل رشته پیچ های Knurl

1. •

   • اندازه رشته d				ام 14	ام 16	M2	M2.5	M3	M4	M5	M6	M8	M10	M12	(M14)	M16	(M18)	M20
     P		ارتفاع	رشته ی خام	0.3	0.35	0.4	0.45	0.5	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
     			پیچ نخ خوب-1	-	-	-	-	-	-	-	-	1	1.25	1.25	1.5	1.5	1.5	1.5
     			پیچ نخ خوب-2	-	-	-	-	-	-	-	-	-	1	1.5	-	-	2	2
     dk		سر ساده	حداکثر	2.6	3	3.8	4.5	5.5	7	8.5	10	13	16	18	21	24	27	30
     		کلاه های کنده شده	حداکثر	2.74	3.14	3.98	4.68	5.68	7.22	8.72	10.22	13.27	16.27	18.27	21.33	24.33	27.33	30.33
     		دقیقه		2.46	2.86	3.62	4.32	5.32	6.78	8.28	9.78	12.73	15.73	17.73	20.67	23.67	26.67	29.67
     د		حداکثر		1.8	2	2.6	3.1	3.6	4.7	5.7	6.8	9.2	11.2	13.7	15.7	17.7	20.2	22.4
     ds		حداکثر		1.4	1.6	2	2.5	3	4	5	6	8	10	12	14	16	18	20
     		دقیقه		1.26	1.46	1.86	2.36	2.86	3.82	4.82	5.82	7.78	9.78	11.73	13.73	15.73	17.73	19.67
     e		دقیقه		1.5	1.73	1.73	2.3	2.87	3.44	4.58	5.72	6.86	9.15	11.43	13.72	16	16	19.44
     k		حداکثر		1.4	1.6	2	2.5	3	4	5	6	8	10	12	14	16	18	20
     		دقیقه		1.26	1.46	1.86	2.36	2.86	3.82	4.82	5.7	7.64	9.64	11.57	13.57	15.57	17.57	19.48
     s		اندازه اسمی		1.3	1.5	1.5	2	2.5	3	4	5	6	8	10	12	14	14	17
     		دقیقه		1.32	1.52	1.52	2.02	2.52	3.02	4.02	5.02	6.02	8.025	10.025	12.032	14.032	14.032	17.05
     		حداکثر		1.36	1.56	1.56	2.06	2.58	3.08	4.095	5.14	6.14	8.175	10.175	12.212	14.212	14.212	17.23
     t		دقیقه		0.6	0.7	1	1.1	1.3	2	2.5	3	4	5	6	7	8	9	10
     w		دقیقه		0.5	0.55	0.55	0.85	1.15	1.4	1.9	2.3	3	4	4.8	5.8	6.8	7.8	8.6
     وزن هر 1000 محصول فولاد ((≈ kg)				-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
     طول رشته b				-	-	-	-	-	-	-	-	-	-	-	-	-	-	-

   • اندازه رشته d				(M22)	M24	(M27)	M30	(M33)	M36	M42	M48	M56	M64	M72	M80	M90	M100
     P		ارتفاع	رشته ی خام	2.5	3	3	3.5	3.5	4	4.5	5	5.5	6	6	6	6	6
     			پیچ نخ خوب-1	1.5	2	2	2	2	3	3	3	4	4	4	4	4	4
     			پیچ نخ خوب-2	2	-	-	-	-	-	-	-	-	-	-	-	-	-
     dk		سر ساده	حداکثر	33	36	40	45	50	54	63	72	84	96	108	120	135	150
     		کلاه های کنده شده	حداکثر	33.39	36.39	40.39	45.39	50.39	54.46	63.46	72.46	84.54	96.54	108.54	120.54	135.63	150.63
     		دقیقه		32.61	35.61	39.61	44.61	49.61	53.54	62.54	71.54	83.46	95.46	107.46	119.46	134.37	149.37
     د		حداکثر		24.4	26.4	30.4	33.4	36.4	39.4	45.5	52.6	63	71	79	87	97	107
     ds		حداکثر		22	24	27	30	33	36	42	48	56	64	72	80	90	100
     		دقیقه		21.67	23.67	26.67	29.67	32.61	35.61	41.61	47.61	55.54	63.54	71.54	79.54	89.46	99.46
     e		دقیقه		19.44	21.73	21.73	25.15	27.43	30.85	36.57	41.13	46.83	52.53	62.81	74.21	85.61	97.04
     k		حداکثر		22	24	27	30	33	36	42	48	56	64	72	80	90	100
     		دقیقه		21.48	23.48	26.48	29.48	32.38	35.38	41.38	47.38	55.26	63.26	71.26	79.26	89.13	99.13
     s		اندازه اسمی		17	19	19	22	24	27	32	36	41	46	55	65	75	85
     		دقیقه		17.05	19.065	19.065	22.065	24.065	27.065	32.08	36.08	41.08	46.08	55.1	65.1	75.1	85.12
     		حداکثر		17.23	19.275	19.275	22.275	24.275	27.275	32.33	36.33	41.33	46.33	55.4	65.4	75.4	85.47
     t		دقیقه		11	12	13.5	15.5	18	19	24	28	34	38	43	48	54	60
     w		دقیقه		9.4	10.4	11.9	13.1	13.5	15.3	16.3	17.5	19	22	25	27	32	34
     وزن هر 1000 محصول فولاد ((≈ kg)				-	-	-	-	-	-	-	-	-	-	-	-	-	-
     طول رشته b				-	-	-	-	-	-	-	-	-	-	-	-	-	-

ویژگی ها:

1. استانداردها و مشخصات:
   • پیچ های کلاه سر ساکت شش گوشه ای از طراحی استاندارد DIN912 پیروی می کنند و مطابق با استانداردهای بین المللی هستند. قطر آنها از M1.4 تا M36 است.با پیچ متفاوت با توجه به قطر برای اطمینان از عملکرد مطلوب بستنطول ها مطابق با عمق های مختلف نصب متفاوت است.
2. گزینه های مختلف مواد:

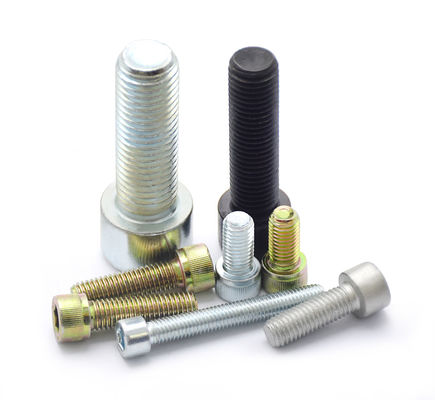

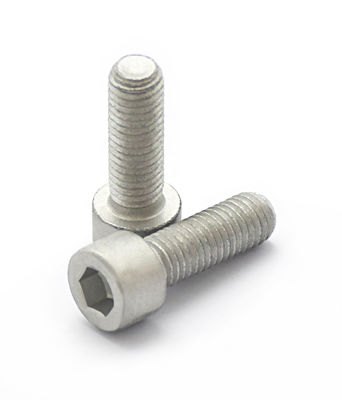

   • برای پاسخگویی به الزامات مختلف سختی، مواد مختلفی برای تولید مانند فولاد کربن، فولاد آلیاژ، فولاد ضد زنگ و غیره استفاده می شود.متناسب با محیط های کاری مختلف و الزامات مقاومت در برابر خوردگی، همچنین درمان های مختلف سطحی مانند پوشش اکسید سیاه، پوشش روی، Dacromet، و غیره وجود دارد.
3. جنبه های طراحی:
   • سر پیچ از یک طرح ساکت شش گوشه ای استاندارد استفاده می کند، نصب و برداشتن آن را با یک کلید هکس استاندارد با اندازه مناسب آسان می کند.ارائه قابلیت جاسازی عالی و خواص قفل.

مزایا:

1. استفاده آسان:
   • طراحی سوکت شش گوشه ای امکان دستکاری آسان پیچ را حتی در فضاهای محدود فراهم می کند.
   • نصب و جدا کردن سریع با استفاده از یک کلید هکس
2. چسباندن محکم:
   • انواع قطرها و فاصله ها اطمینان از قدرت و پایداری محکم چسبندگی را تضمین می کنند.
   • طراحی سر استوانه ای بهتر با سطح جفت گیری مطابقت دارد و اثر بستن را بهبود می بخشد.
3. مقاومت در برابر خوردگی:
   • ساخته شده از مواد با کیفیت بالا مانند فولاد ضد زنگ، که مقاومت بسیار عالی در برابر خوردگی را تضمین می کند.
   • گزینه های متعدد درمان سطح دوام پیچ را بیشتر افزایش می دهد.
4. کاربرد گسترده:
   • طیف وسیعی از مشخصات و انتخاب مواد این پیچ را برای کاربردهای مختلف مناسب می کند.

کاربردها:

1. صنعت ماشین آلات:
   • به طور گسترده ای در مونتاژ و اتصال ماشین آلات و تجهیزات مختلف استفاده می شود.
   • برای محکم کردن و اتصال دقیق مناسب است.
2. تولید و تعمیر خودرو:
   • در اتصال اجزای مختلف در تولید خودرو استفاده می شود.
   • مفید برای تعویض پیچ های آسیب دیده یا انجام سایر عملیات قفل در تعمیرات خودرو.
3. ساخت و ساز:
   • در اتصال و تثبیت سازه های ساختمان استفاده می شود.
   • مناسب برای شرایطی که نیاز به پیچ برای تحمل بارهای سنگین دارد.
4. تجهیزات و ابزار الکترونیکی:
   • در اتصال اجزای کوچک در ساخت تجهیزات و ابزار الکترونیکی استفاده می شود.
   • مناسب برای موقعیت هایی که نیاز به دقت بالا دارند.
