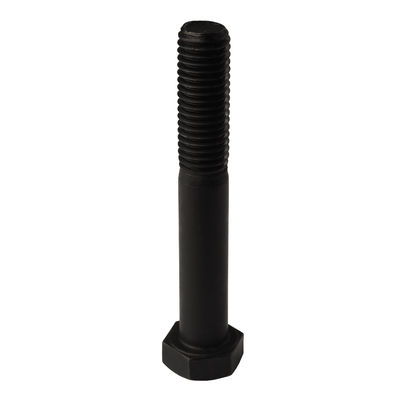

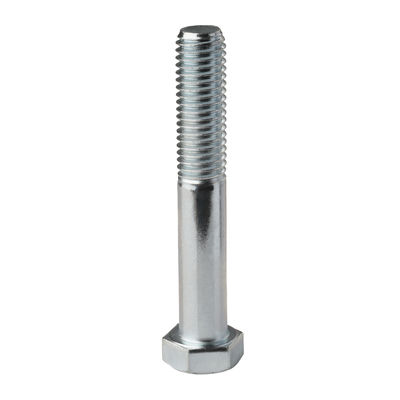

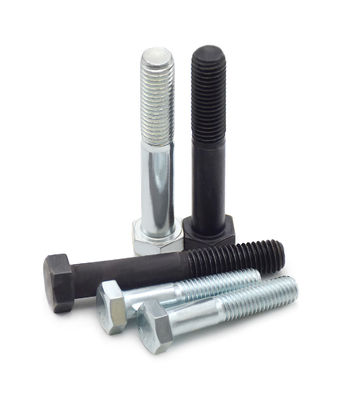

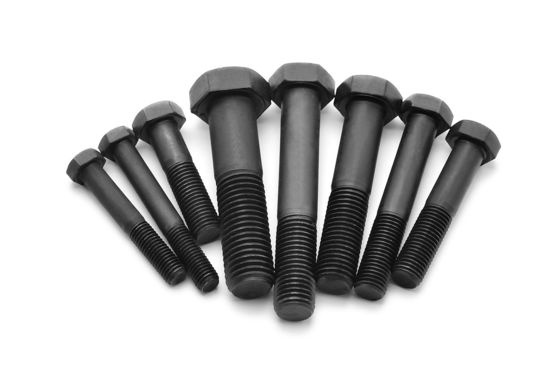

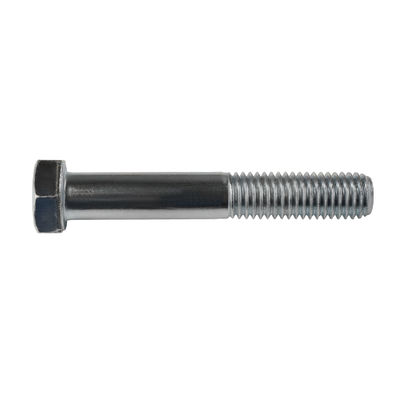

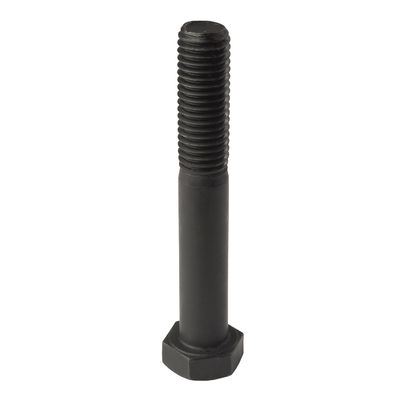

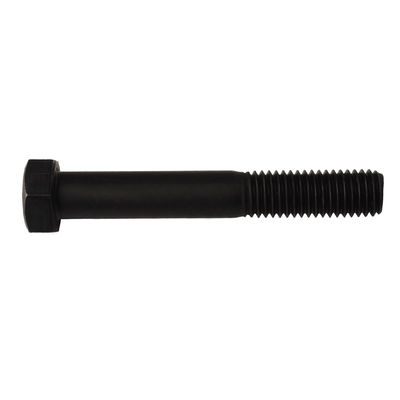

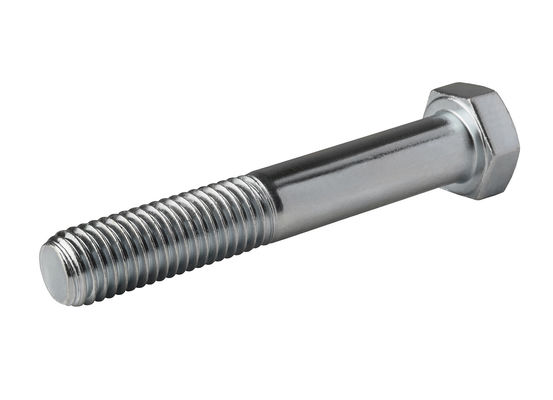

پیچ صنعتی هکس سر به طور جزئی رشته دار DIN931-1 EN ISO4014 کلاس 8.8 10.9

  • Hex Head Industrial Bolt Partially Threaded DIN931-1 EN ISO4014 Class 8.8 10.9
  • Hex Head Industrial Bolt Partially Threaded DIN931-1 EN ISO4014 Class 8.8 10.9
  • Hex Head Industrial Bolt Partially Threaded DIN931-1 EN ISO4014 Class 8.8 10.9
  • Hex Head Industrial Bolt Partially Threaded DIN931-1 EN ISO4014 Class 8.8 10.9
  • Hex Head Industrial Bolt Partially Threaded DIN931-1 EN ISO4014 Class 8.8 10.9
  • Hex Head Industrial Bolt Partially Threaded DIN931-1 EN ISO4014 Class 8.8 10.9
  • Hex Head Industrial Bolt Partially Threaded DIN931-1 EN ISO4014 Class 8.8 10.9
  • Hex Head Industrial Bolt Partially Threaded DIN931-1 EN ISO4014 Class 8.8 10.9
محل منبع استان جیانگ سو چین
نام تجاری YingYan
گواهی ISO9000
شماره مدل M5-M42
مقدار حداقل تعداد سفارش 1000 عدد
قیمت negotiable
جزئیات بسته بندی جعبه های کوچک، کیسه های پلاستیکی، فله در کارتن،

برای نمونه ها و کوپن های رایگان با من تماس بگیرید.

WhatsApp:0086 18588475571

ویچت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر شما هر گونه نگرانی دارید، ما 24 ساعت کمک آنلاین ارائه می دهیم.

x
جزئیات محصول
نام پیچ سر شش گوش درجه A و B تا حدی رزوه شده است استاندارد GB/DIN/ASME/EN/ISO و غیره
مواد فولاد ضد زنگ/فولاد کربن نوع سر سر شش گوش
درمان سطح پولیش شده، گالوانیزه شده، سیاه درجه 8.8/109
رنگ سفید-آبی، زرد، سیاه، ساده
برجسته کردن

محور صنعتی سر هکس,کلاس 8.8 بولت صنعتی,پیچ سر هکس DIN931-1

,

Class 8.8 Industrial Bolt

,

Hex Head Bolt DIN931-1
پیام بگذارید
توضیحات محصول

DIN931-1 EN ISO4014 بولت های سر شش گوشه ای درجه های A و B به طور جزئی رشته دار کلاس8.8 10.9



 پیچ صنعتی هکس سر به طور جزئی رشته دار DIN931-1 EN ISO4014 کلاس 8.8 10.9 0

اندازه رشته ام 16 M2 M2.5 M3 (M3.5) M4 M5 M6 (M7) M8 M10 M12
d
P ارتفاع رشته 0.35 0.4 0.45 0.5 0.6 0.7 0.8 1 1 1.25 1.5 1.75
ب داور L≤125 9 10 11 12 13 14 16 18 20 22 26 30
125 - - - - - - 22 24 26 28 32 36
L>200 - - - - - - - - - - 45 49
c دقیقه 0.1 0.1 0.1 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15
حداکثر 0.25 0.25 0.25 0.4 0.4 0.4 0.5 0.5 0.5 0.6 0.6 0.6
da حداکثر 2 2.6 3.1 3.6 4.1 4.7 5.7 6.8 7.8 9.2 11.2 13.7
ds max=حجم اسمی 1.6 2 2.5 3 3.5 4 5 6 7 8 10 12
دقیقه درجه A 1.46 1.86 2.36 2.86 3.32 3.82 4.82 5.82 6.78 7.78 9.78 11.73
درجه B - - - - - - - - - - - -
dw دقیقه درجه A 2.4 3.2 4.1 4.6 5.1 5.9 6.9 8.9 9.8 11.6 15.6 17.4
درجه B - - - - - - - - - - - -
e دقیقه درجه A 3.41 4.32 5.45 6.01 6.58 7.66 8.79 11.05 12.12 14.38 18.9 21.1
درجه B - - - - - - - - - - - -
k اندازه اسمی 1.1 1.4 1.7 2 2.4 2.8 3.5 4 4.8 5.3 6.4 7.5
درجه A دقیقه 0.98 1.28 1.58 1.88 2.28 2.68 3.35 3.85 4.65 5.15 6.22 7.32
حداکثر 1.22 1.52 1.82 2.12 2.52 2.92 3.65 4.15 4.95 5.45 6.58 7.68
درجه B دقیقه - - - - - - - - - - - -
حداکثر - - - - - - - - - - - -
k1 دقیقه 0.7 0.9 1.1 1.3 1.6 1.9 2.28 2.63 3.19 3.54 4.28 5.05
r دقیقه 0.1 0.1 0.1 0.1 0.1 0.2 0.2 0.25 0.25 0.4 0.4 0.6
s max=حجم اسمی 3.2 4 5 5.5 6 7 8 10 11 13 17 19
دقیقه درجه A 3.02 3.82 4.82 5.32 5.82 6.78 7.78 9.78 10.73 12.73 16.73 18.67
درجه B - - - - - - - - - - - -
طول رشته b     - - - - - - - - - - - -
اندازه رشته (M14) M16 (M18) M20 (M22) M24 (M27) M30 (M33) M36 (M39)
d
P ارتفاع رشته 2 2 2.5 2.5 2.5 3 3 3.5 3.5 4 4
ب داور L≤125 34 38 42 46 50 54 60 66 72 78 84
125 40 44 48 52 56 60 66 72 78 84 90
L>200 53 57 61 65 69 73 79 85 91 97 103
c دقیقه 0.15 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.3
حداکثر 0.6 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 1
da حداکثر 15.7 17.7 20.2 22.4 24.4 26.4 30.4 33.4 36.4 39.4 42.4
ds max=حجم اسمی 14 16 18 20 22 24 27 30 33 36 39
دقیقه درجه A 13.73 15.73 17.73 19.67 21.67 23.67 - - - - -
درجه B - 15.57 17.57 19.48 21.48 23.48 26.48 29.48 32.38 35.38 38.38
dw دقیقه درجه A 20.5 22.5 25.3 28.2 30 33.6 - - - - -
درجه B - 22 24.8 27.7 29.5 33.2 38 42.7 46.6 51.1 55.9
e دقیقه درجه A 24.49 26.75 30.14 33.53 35.72 39.98 - - - - -
درجه B - 26.17 29.56 32.95 35.03 39.55 45.2 50.85 55.37 60.79 66.44
k اندازه اسمی 8.8 10 11.5 12.5 14 15 17 18.7 21 22.5 25
درجه A دقیقه 8.62 9.82 11.28 12.28 13.78 14.78 - - - - -
حداکثر 8.98 10.18 11.72 12.72 14.22 15.22 - - - - -
درجه B دقیقه - 9.71 11.15 12.15 13.65 14.65 16.65 18.28 20.58 22.08 24.58
حداکثر - 10.29 11.85 12.85 14.35 15.35 17.35 19.12 21.42 22.92 25.42
k1 دقیقه 5.96 6.8 7.8 8.5 9.6 10.3 11.7 12.8 14.4 15.5 17.2
r دقیقه 0.6 0.6 0.6 0.8 0.8 0.8 1 1 1 1 1
s max=حجم اسمی 22 24 27 30 32 36 41 46 50 55 60
دقیقه درجه A 21.67 23.67 26.67 29.67 31.61 35.38 - - - - -
درجه B - 23.16 26.16 29.16 31 35 40 45 49 53.8 58.8
طول رشته b     - - - - - - - - - - -





مشخصات



DIN931 بولت های سر شش گوشه ای با رشته جزئی بولت هایی هستند که به مشخصات فنی تنظیم شده توسط موسسه آلمانی استاندارد (DIN) ، پیروی می کنند.اين بولت ها چند خصوصيت و مزاياي اصلي دارند، که آنها را برای کاربردهای مهندسی مختلف مناسب می کند.

ویژگی های ساختاری:

  • طراحی هکساگونال سر بولت ها، مطابق با استانداردهای بین المللی، قابلیت انعطاف پذیری بالایی را ارائه می دهد و بنابراین امکان نصب آسان وحذفبا استفاده از ابزارهایی مانند کلید های فرانسوی یا کلید های سوکت.
  • نصفرشته دارطراحیيه بولت داره که فقط يه قسمت از شاخه اش را رشته کرده.این طراحی به ویژه مناسب برای برنامه های کاربردی که در آن بولت نیاز به نفوذ از طریق یک جزء و به طور ایمن با یک مغز در طرف مقابل محکم.

استاندارد سازی و مشخصات:

  • استاندارد DIN931: پیچ ها با استاندارد DIN931 مطابقت دارند و ثبات و قابلیت اطمینان را از نظر ابعاد، مواد و عملکرد تضمین می کنند.
  • طیف وسیعی از اندازه ها: آنها در طیف وسیعی از اندازه های رشته از M1.6mm تا M64mm و طول ساقه از L12mm تا L500mm در دسترس هستند ، که نیازهای مهندسی متنوع را برآورده می کند.

مواد و عملکرد:

  • الزامات مواد: DIN931 بولت های سر شش گوشه ای به طور معمول از مواد با قدرت بالا مانند فولاد کربن، فولاد آلیاژ یا فولاد ضد زنگ ساخته می شوند.این مواد دارای خواص مکانیکی عالی هستند، مقاومت در برابر خوردگی و دوام
  • درجه عملکرد: بسته به ماده و اندازه ، پیچ ها دارای درجه عملکرد مختلفی هستند ، مانند 8.8 و 10.9 برای پیچ های فولاد و A2-70 و A4-70 برای پیچ های فولاد ضد زنگ.

حوزه های کاربرد:

  • DIN931 بولت های شش گوشه ای سر با نخ جزئی در صنایع مختلف از جمله ماشین آلات، خودرو، کشتی سازی و ساخت و ساز استفاده می شود.از آنها برای محکم کردن اجزای ساختاری استفاده می شود.، اتصال لوله ها، نصب تجهیزات و سایر اهداف، اطمینان از اتصال امن و قابل اعتماد.

مزایا:

  • نصب و برداشتن آسان: طراحی سر شش گوشه ای چرخش کارآمد را با استفاده از ابزارها تسهیل می کند و کارایی کار را بهبود می بخشد.
  • انعطاف پذیری: طراحی رشته جزئی اجازه انعطاف پذیری در سناریوهای اتصال مختلف را می دهد.

قابلیت اطمینان و دوام: استفاده از مواد با قدرت بالا و رعایت استانداردهای DIN931 اطمینان از قابلیت اطمینان و دوام پیچ ها را تضمین می کند و نیازهای برنامه های کاربردی مهندسی مختلف را برآورده می کند.
