سیری M6 - M27 DIN 7967 فولاد آلیاژ 65Mn
| محل منبع | استان جیانگ سو چین |
|---|---|
| نام تجاری | YingYan |
| گواهی | ISO9000 |
| شماره مدل | M6-M27 |
| مقدار حداقل تعداد سفارش | 1000 عدد |
| قیمت | negotiable |
| جزئیات بسته بندی | جعبه های کوچک، کیسه های پلاستیکی، فله در کارتن، |
برای نمونه ها و کوپن های رایگان با من تماس بگیرید.
WhatsApp:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر شما هر گونه نگرانی دارید، ما 24 ساعت کمک آنلاین ارائه می دهیم.
xجزئیات محصول
| نام | مهره شمارنده خود قفل شونده | استاندارد | GB/DIN/ASME/EN/ISO و غیره |
|---|---|---|---|
| مواد | فولاد آلیاژ 65Mn | تمومش کن | سیاه شده |
| رنگ | سیاه | اندازه | M6-M27/بر اساس نیاز شما |
| برجسته کردن | سری مغز های ضد قفل خود,سری دانه های فولاد آلیاژ,M6 آجیل های محکم,Alloy Steel Nut Series,M6 Tight Nuts |
||
توضیحات محصول

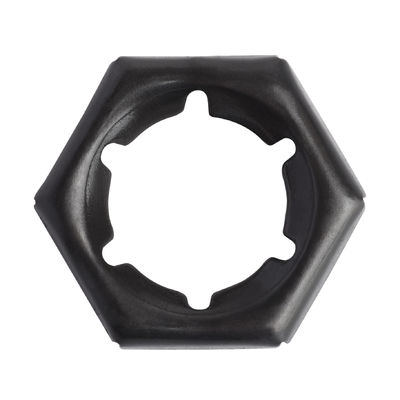

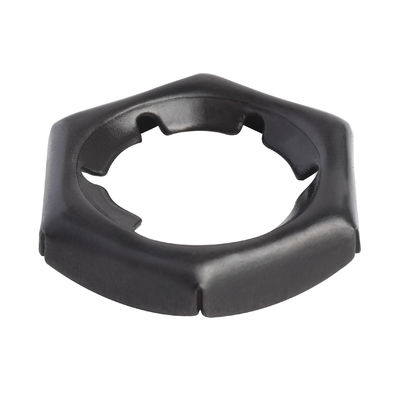

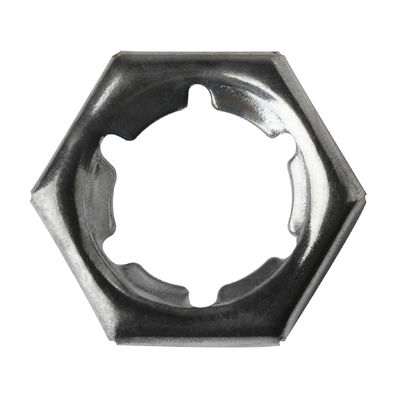

DIN 7967 فولاد آلیاژ 65Mn خود قفل کننده مغز های کاونتر مغز های محکم سیاه شده M6-M27
ویژگی ها، مزایا و سناریوهای استفاده از مغز های خود قفل کننده DIN 7967
مشخصات:
- ویژگی قفل کردن خودکار: این مغز ها دارای مکانیسم منحصر به فرد خود قفل هستند که در هنگام لرزش یا نیروهای خارجی، محکم بودن را حفظ می کند و احتمال گشایش را کاهش می دهد.
- مواد با کیفیت بالا: آنها به طور معمول از فولاد فصلی با کیفیت بالا ساخته شده اند، که اطمینان از قدرت و دوام را فراهم می کند.
- درمان سطح: آجیل ها تحت یک فرآیند پوشش Dacromet قرار می گیرند، که جلوگیری از زنگ و مقاومت در برابر خوردگی عالی را فراهم می کند، مناسب برای محیط های مختلف خشن است.
- سازگاری: طراحی شده برای کار بدون دردسر با بولت ها یا پیچ های استاندارد، ارائه یک اتصال پایدار.
- انواع اندازه ها: DIN 7967 مغز خود قفل در مشخصات متعدد برای پاسخگویی به اندازه های مختلف و الزامات بار وجود دارد.
مزایا:
- قفل موثر: طراحی خود قفل کردن از گشایش ناشی از ارتعاش یا ضربه جلوگیری می کند و ایمنی و قابلیت اطمینان را افزایش می دهد.
- نصب آسان: در مقایسه با مغز های معمولی، مغز های خود قفل DIN 7967 نیازی به دستگاه های قفل یا ابزار اضافی ندارند، که روند نصب را ساده می کند.
- نگهداری کم: جلوگیری از زنگ و مقاومت در برابر خوردگی آنها باعث کاهش تعمیرات و تعویض می شود و هزینه های کلی را کاهش می دهد.
- کاربرد گسترده: در دسترس بودن اندازه های مختلف باعث می شود که این آجیل ها برای طیف گسترده ای از ماشین آلات و تجهیزات مناسب باشند.
سناریوهای کاربرد:
- صنعت خودرو: در تولید خودرو، این مغز های خود قفل شده به طور گسترده ای در موتور، شاسی و سایر اتصالات قطعات حیاتی استفاده می شوند،اطمینان از ایمنی و ثبات در هنگام رانندگی با سرعت بالا و لرزش.
- تجهیزات ماشین آلات: آنها در ماشین آلات سنگین، تجهیزات صنعتی و ابزار دقیق برای اطمینان از سخت کردن و قفل کردن اجزای کلیدی استفاده می شوند.
- هوافضا: در بخش هوافضا، جایی که الزامات اتصال بسیار بالا هستند، این مغز های خود قفل شده به دلیل عملکرد قفل و دوام عالی آنها مورد علاقه هستند.
- سایر زمینه ها: علاوه بر این، در پل ها، ساخت و ساز، برق و حمل و نقل، این مغز های خود قفل شده به طور گسترده ای در اتصالات مورد استفاده قرار می گیرند که نیاز به قدرت بالا و قابلیت قفل دارند.
| رشته پیچ | M4 | M5 | M6 | M8 | M10 | M12 | ||
| d | ||||||||
| P | سری 1 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | |
| سری دوم | - | - | - | 1 | 1.25 | 1.5 | ||
| سری 3 | - | - | - | - | 1 | 1.25 | ||
| d | سری 1 | 3.5 | 4.5 | 5.3 | 6.9 | 8.6 | 10.4 | |
| سری دوم | - | - | - | 7.1 | 9 | 10.7 | ||
| سری 3 | - | - | - | - | 9.3 | 11 | ||
| e | ≈ | 8.1 | 9.2 | 11.5 | 15 | 19.6 | 21.9 | |
| m | 2.5 | 2.5 | 3 | 3.5 | 4 | 4.5 | ||
| s | اندازه نامی (h13) | 7 | 8 | 10 | 13 | 17 | 19 | |
| دقیقه | 6.78 | 7.78 | 9.78 | 12.73 | 16.73 | 18.67 | ||
| t | سری 1 | 0.3 | 0.4 | 0.4 | 0.5 | 0.5 | 0.6 | |
| سری دوم | - | - | - | 0.4 | 0.5 | 0.6 | ||
| سری 3 | - | - | - | - | 0.5 | 0.6 | ||
| در هر 1000 واحد≈kg | سری 1 | 0.17 | 0.28 | 0.4 | 0.9 | 1.4 | 1.9 | |
| سری دوم | - | - | - | 0.7 | 1.4 | 1.9 | ||
| سری 3 | - | - | - | - | 1.4 | 1.9 | ||
| رشته پیچ | M14 | M16 | M18 | M20 | M22 | M24 | ||
| d | ||||||||
| P | سری 1 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 | |
| سری دوم | 1.5 | 1.5 | 2 | 2 | 2 | 2 | ||
| سری 3 | - | - | 1.5 | 1.5 | 1.5 | 1.5 | ||
| d | سری 1 | 12 | 14.1 | 15.5 | 17.6 | 19.6 | 21 | |
| سری دوم | 12.7 | 14.8 | 16.2 | 18.3 | 20.3 | 22.5 | ||
| سری 3 | - | - | 16.8 | 18.8 | 20.8 | 22.8 | ||
| e | ≈ | 25.4 | 27.7 | 31.2 | 34.6 | 36.9 | 41.6 | |
| m | 5 | 5 | 5.5 | 6 | 6 | 7 | ||
| s | اندازه نامی (h13) | 22 | 24 | 27 | 30 | 32 | 36 | |
| دقیقه | 21.67 | 23.67 | 26.67 | 29.67 | 31.61 | 35.61 | ||
| t | سری 1 | 0.6 | 0.7 | 0.7 | 0.8 | 0.8 | 0.9 | |
| سری دوم | 0.6 | 0.7 | 0.7 | 0.8 | 0.8 | 0.9 | ||
| سری 3 | - | - | 0.7 | 0.7 | 0.7 | 0.7 | ||
| در هر 1000 واحد≈kg | سری 1 | 2.5 | 3.4 | 4.1 | 5.8 | 6.4 | 9.5 | |
| سری دوم | 2.5 | 3.4 | 4.1 | 5.8 | 6.4 | 9.5 | ||
| سری 3 | - | - | 4.1 | 5.1 | 5.6 | 7.4 | ||
| رشته پیچ | M27 | M30 | M33 | M36 | M39 | M42 | ||
| d | ||||||||
| P | سری 1 | 3 | 3.5 | 3.5 | 4 | 4 | 4.5 | |
| سری دوم | 2 | 2 | 2 | 3 | 3 | 3 | ||
| سری 3 | - | - | - | - | - | - | ||
| d | سری 1 | 24.2 | 26.6 | 29.8 | 32.2 | 35.2 | 37.6 | |
| سری دوم | 25.5 | 28.5 | 31.5 | 33.6 | 36.6 | 39.8 | ||
| سری 3 | - | - | - | - | - | - | ||
| e | ≈ | 47.3 | 53.1 | 57.7 | 63.5 | 69.3 | 75 | |
| m | 7 | 8 | 8 | 9 | 9 | 11 | ||
| s | اندازه نامی (h13) | 41 | 46 | 50 | 55 | 60 | 65 | |
| دقیقه | 40.61 | 45.61 | 49.61 | 54.54 | 59.54 | 64.54 | ||
| t | سری 1 | 1 | 1.1 | 1.2 | 1.3 | 1.3 | 1.4 | |
| سری دوم | 1 | 1 | 1 | 1.3 | 1.3 | 1.4 | ||
| سری 3 | - | - | - | - | - | - | ||
| در هر 1000 واحد≈kg | سری 1 | 13 | 17.5 | 22 | 29 | 32 | 45 | |
| سری دوم | 13 | 16 | 18.5 | 29 | 32 | 45 | ||
| سری 3 | - | - | - | - | - | - | ||
| رشته پیچ | M45 | M48 | M52 | |||||
| d | ||||||||
| P | سری 1 | 4.5 | 5 | 5 | ||||
| سری دوم | 3 | 3 | 3 | |||||
| سری 3 | - | - | - | |||||
| d | سری 1 | 40.9 | 43.9 | 48.2 | ||||
| سری دوم | 42.8 | 45.8 | 49.8 | |||||
| سری 3 | - | - | - | |||||
| e | ≈ | 80.8 | 86.5 | 92.4 | ||||
| m | 12 | 14 | 16 | |||||
| s | اندازه نامی (h13) | 70 | 75 | 80 | ||||
| دقیقه | 69.54 | 74.54 | 79.54 | |||||
| t | سری 1 | 1.5 | 1.6 | 1.7 | ||||
| سری دوم | 1.5 | 1.5 | 1.5 | |||||
| سری 3 | - | - | - | |||||
| در هر 1000 واحد≈kg | سری 1 | 64 | 80 | 95 | ||||
| سری دوم | 64 | 75 | 80 | |||||
| سری 3 | - | - | - | |||||
