DIN 6799 SUS304 65Mn E حلقه ها / قفل ها برای شفت های A2-70
| محل منبع | استان جیانگ سو چین |
|---|---|
| نام تجاری | YingYan |
| گواهی | ISO9000 |
| شماره مدل | φ5-φ10 |
| مقدار حداقل تعداد سفارش | 1000 عدد |
| قیمت | negotiable |
| جزئیات بسته بندی | جعبه های کوچک، کیسه های پلاستیکی، فله در کارتن، |
برای نمونه ها و کوپن های رایگان با من تماس بگیرید.
WhatsApp:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر شما هر گونه نگرانی دارید، ما 24 ساعت کمک آنلاین ارائه می دهیم.
xجزئیات محصول
| نام | "E" حلقه / واشر قفل | استاندارد | GB/DIN/ASME/EN/ISO و غیره |
|---|---|---|---|
| نوع | واشر | تمومش کن | سیاه، روی، ساده، اکسید سیاه |
| درمان سطح | Zn- پوشش داده شده، سیاه | مواد | SUS304 65Mn |
| شماره مدل | φ5-φ10/بر اساس درآمد شما | ||
| برجسته کردن | حلقه های SUS304 E,دستگاه های شستشوی قفل DIN 6799,حلقه نگهدارنده نوع E,DIN 6799 Lock Washers,E Type Retaining Ring |
||
توضیحات محصول

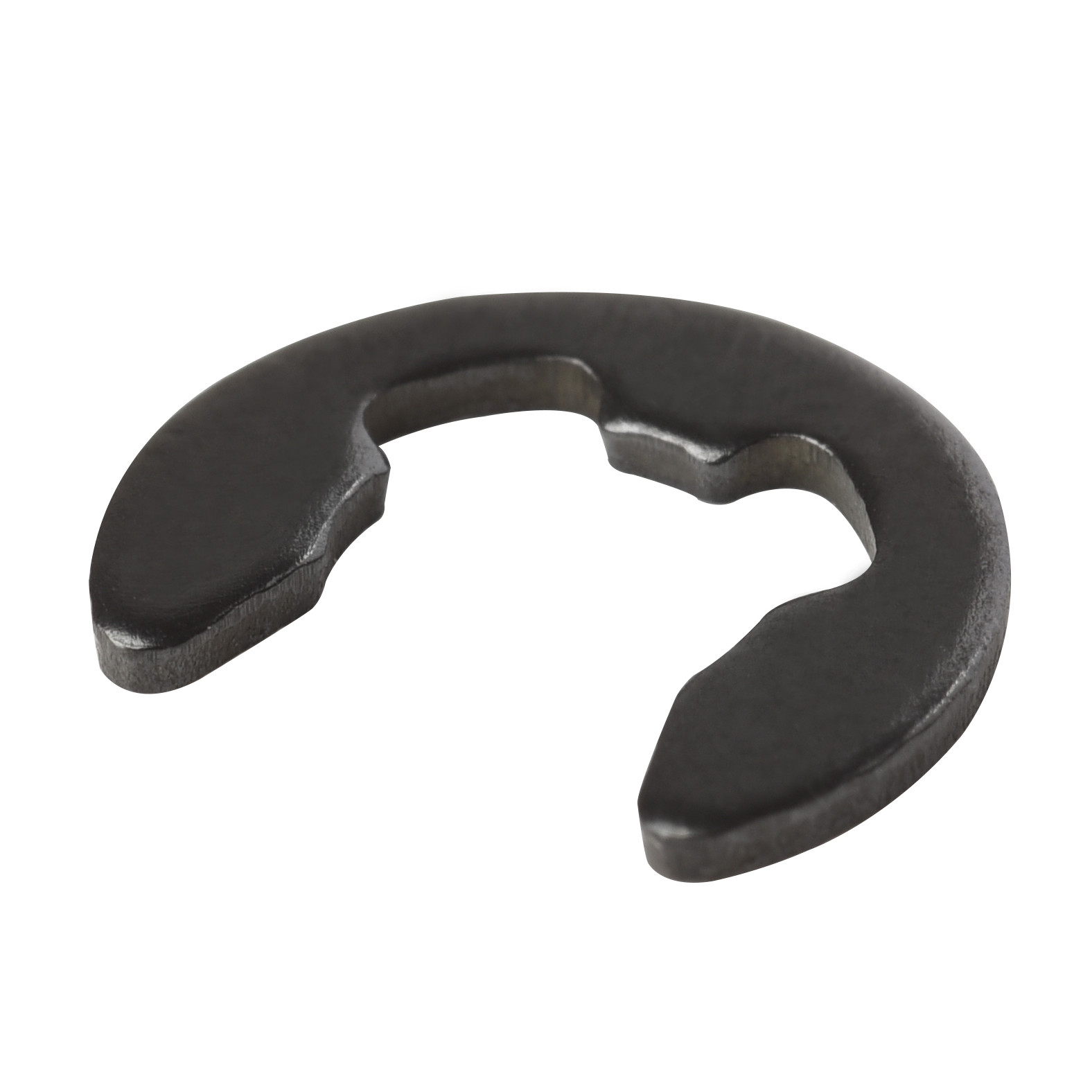

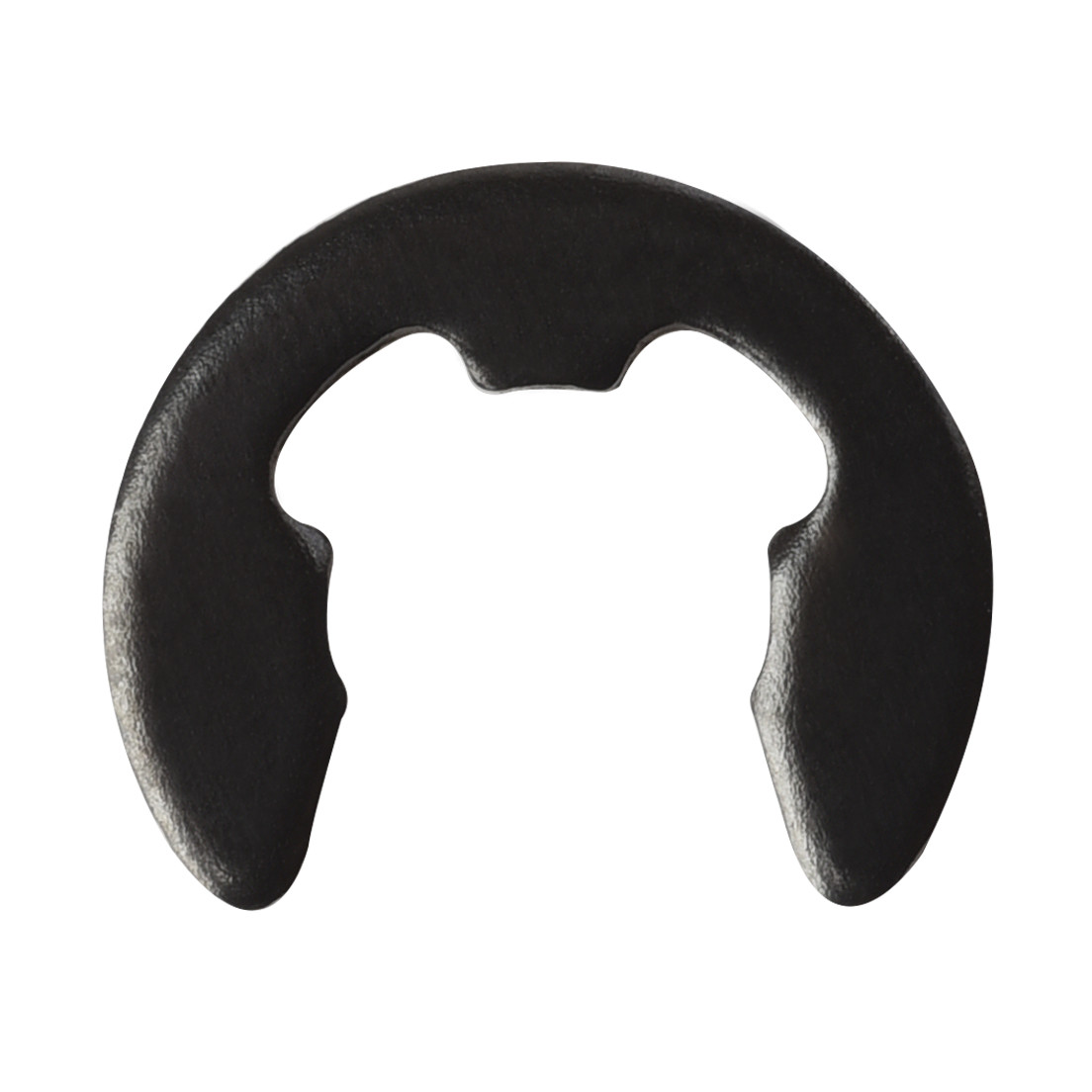

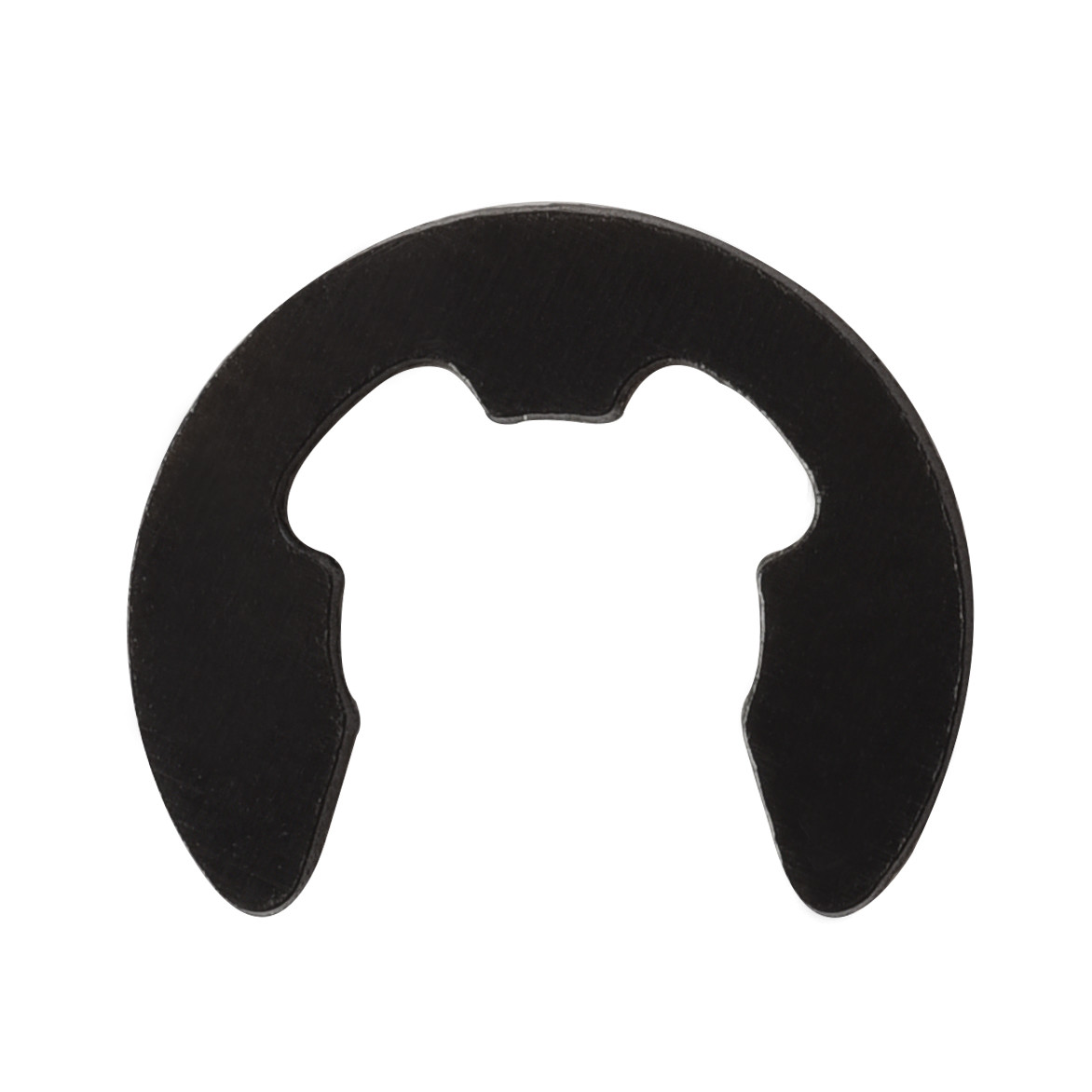

DIN6799 SUS304 65Mn سیاه ′′E" حلقه ها / قفل ها (شاش های نگهدارنده برای شاخه ها) Φ5-Φ10 A2-70
| قطر اسمی | 1.2 | 1.5 | 2 | 2.5 | 3 | 3.5 | 4 | |
| d | ||||||||
| d | حداکثر | 1.2 | 1.5 | 2 | 2.5 | 3 | 3.5 | 4 |
| دقیقه | 1.06 | 1.36 | 1.86 | 2.36 | 2.86 | 3.32 | 3.82 | |
| ب | اندازه اسمی | 0.9 | 1.2 | 1.7 | 2.2 | 2.5 | 3 | 3.5 |
| حداکثر | 0.98 | 1.325 | 1.825 | 2.325 | 2.625 | 3.125 | 3.65 | |
| دقیقه | 0.82 | 1.075 | 1.575 | 2.075 | 2.375 | 2.875 | 3.35 | |
| S | اندازه اسمی | 0.3 | 0.4 | 0.4 | 0.4 | 0.6 | 0.6 | 0.8 |
| حداکثر | 0.33 | 0.43 | 0.43 | 0.43 | 0.64 | 0.64 | 0.84 | |
| دقیقه | 0.24 | 0.34 | 0.34 | 0.34 | 0.53 | 0.53 | 0.7 | |
| D | حداکثر | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| در هر 1000 واحد ≈ kg | 0.01 | 0.03 | 0.04 | 0.05 | 0.1 | 0.13 | 0.22 | |
| قطر اسمی | 5 | 6 | 8 | 9 | 12 | 15 | ||
| d | ||||||||
| d | حداکثر | 5 | 6 | 8 | 9 | 12 | 15 | |
| دقیقه | 4.82 | 5.82 | 7.78 | 8.78 | 11.73 | 14.73 | ||
| ب | اندازه اسمی | 4.5 | 5.5 | 7.5 | 8 | 10.5 | 13 | |
| حداکثر | 4.65 | 5.65 | 7.68 | 8.18 | 10.715 | 13.215 | ||
| دقیقه | 4.35 | 5.35 | 7.32 | 7.82 | 10.285 | 12.785 | ||
| S | اندازه اسمی | 0.8 | 1 | 1 | 1 | 1.2 | 1.5 | |
| حداکثر | 0.84 | 1.05 | 1.05 | 1.05 | 1.25 | 1.56 | ||
| دقیقه | 0.7 | 0.87 | 0.87 | 0.87 | 1.07 | 1.35 | ||
| D | حداکثر | 10 | 12 | 16 | 18 | 24 | 30 | |
| در هر 1000 واحد ≈ kg | 0.25 | 0.43 | 0.76 | 0.95 | 2.09 | 3.9 | ||
حلقه های "E" (همچنین به عنوان شاش های قفل یا شاش قفل شاش ها شناخته می شوند) دارای ویژگی ها، مزایا و کاربردهای زیر هستند:
مشخصات:
- حلقه E دارای یک طراحی پرنده بار با مکانیسم پرنده ساخته شده است، که به آن امکان می دهد به طور محکم در شاخه ها قرار گیرد و نیروی قفل پایدار را فراهم کند.
- نصب آسان: "E"حلقه هامی تواند به راحتی با فشرده سازی یا گسترش آنها بدون نیاز به ابزار خاص نصب شود.
- بااوپnطراحی، حلقه "E" انعطاف پذیری بالا و تنظیم پذیری قوی را نشان می دهد، به آن اجازه می دهد تا به آسان ترین شکل با عمق های مختلف سازگار شود..
- تنوع مواد: حلقه های "E" می توانند از مواد مختلفی مانند فولاد ضد زنگ، فولاد کربن، مس و غیره ساخته شوند تا متناسب با محیط های کاری و الزامات بار مختلف باشند.
مزایا:
- قابلیت اطمینان بالا: طراحی پرتاب شده حلقه های "E" نیروی قفل ثابت را فراهم می کند و ثبات میله را حتی در شرایط ارتعاش یا شوک حفظ می کند.
- نصب و برداشتن سریع: در مقایسه با سایر روش های قفل، نصب و برداشتن حلقه های "E" ساده تر و سریع تر است و باعث افزایش کارایی کار می شود.
- سازگاری قوی: با توجه به تنظیم پذیری آن ها، حلقه های "E" می توانند به قطرات مختلف میله ها متناسب باشند، هزینه های موجودی را کاهش می دهند و مدیریت را ساده می کنند.
- قابل استفاده مجدد: حلقه های E را می توان دوباره استفاده کرد و هزینه های نگهداری را کاهش داد.
کاربردها:
- قفل گودال: رایج ترین کاربرد حلقه های "E" قفل کردن میله ها است، جلوگیری از حرکت محوری یا چرخش. این در بسیاری از سیستم های مکانیکی مانند سیستم های انتقال، موتورها، پمپ ها و غیره بسیار مهم است.
- ثابت کردن دنده ها و پرتوهای چرخ دار: حلقه های "E" همچنین می توانند برای تثبیت دنده ها و لاجری ها مورد استفاده قرار گیرند، اطمینان حاصل کنید که آنها در طول کار تغییر نمی کنند.
- تثبیت سایر اجزای چرخان: علاوه بر میله ها، دنده ها و لوله کش ها، حلقه های "E" نیز می توانند برای تثبیت سایر قطعات چرخان که نیاز به جلوگیری از حرکت دارند، استفاده شوند.
