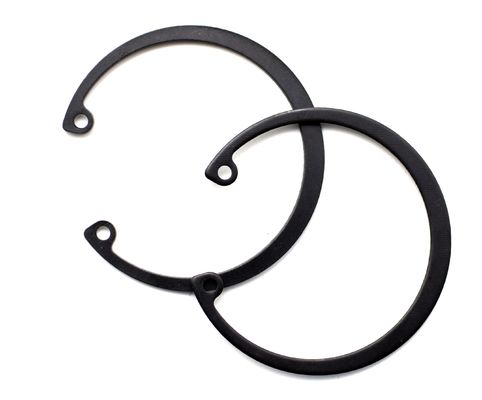

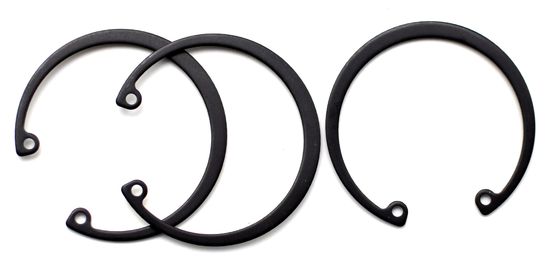

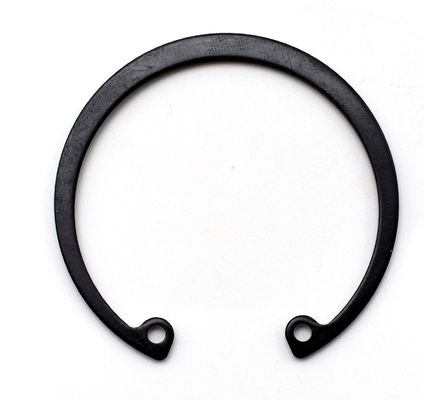

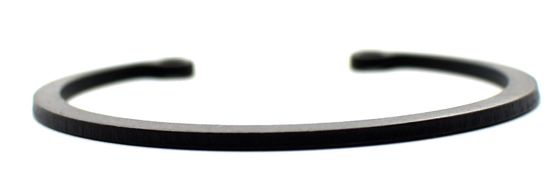

DIN472 65Mn حلقه های نگهدارنده Dacromet سیاه برای سوراخ های معمولی نوع Φ35 - Φ98

  • DIN472 65Mn Black Dacromet Retaining Rings For Bores Normal Type Φ35 - Φ98
  • DIN472 65Mn Black Dacromet Retaining Rings For Bores Normal Type Φ35 - Φ98
  • DIN472 65Mn Black Dacromet Retaining Rings For Bores Normal Type Φ35 - Φ98
  • DIN472 65Mn Black Dacromet Retaining Rings For Bores Normal Type Φ35 - Φ98
محل منبع استان جیانگ سو چین
نام تجاری YingYan
گواهی ISO9000
شماره مدل Φ35-Φ98
مقدار حداقل تعداد سفارش 1000 عدد
قیمت negotiable
جزئیات بسته بندی جعبه های کوچک، کیسه های پلاستیکی، فله در کارتن،

برای نمونه ها و کوپن های رایگان با من تماس بگیرید.

WhatsApp:0086 18588475571

ویچت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر شما هر گونه نگرانی دارید، ما 24 ساعت کمک آنلاین ارائه می دهیم.

x
جزئیات محصول
نام حلقه های نگهدارنده برای سوراخ ها - نوع معمولی استاندارد GB/DIN/ASME/EN/ISO و غیره
نوع حلقه های نگهدارنده مواد فولاد آلیاژ 65Mn
تمومش کن سیاه، داکرومت، اکسید سیاه درمان سطح داکرومت، مشکی
شماره مدل Φ35-Φ98/بر اساس نیازهای شما
برجسته کردن

حلقه های نگهدارنده 65Mn,حلقه های نگهدارنده,Dacromet DIN 472 سرکلیپ

,

Bores Retaining Rings

,

Dacromet DIN 472 Circlip
پیام بگذارید
توضیحات محصول

DIN472 65Mn حلقه های نگهدارنده Dacromet سیاه برای سوراخ - نوع معمولی Φ35-Φ98







DIN472 65Mn حلقه های نگهدارنده Dacromet سیاه برای سوراخ های معمولی نوع Φ35 - Φ98 0

قطر اسمی 8 9 10 11 12 13 14
d ①
s حداکثر 0.8 0.8 1 1 1 1 1
دقیقه 0.75 0.75 0.94 0.94 0.94 0.94 0.94
dc حداکثر 9.06 10.16 11.16 12.16 13.36 14.46 15.46
دقیقه 8.6 9.7 10.7 11.7 12.9 14 15
a حداکثر 2.4 2.5 3.2 3.3 3.4 3.6 3.7
ب ≈ 1.1 1.3 1.4 1.5 1.7 1.8 1.9
d1 دقیقه 1 1 1.2 1.2 1.5 1.5 1.7
d2 3 3.7 3.3 4.1 4.9 5.4 6.2
در هر 1000 واحد ≈ kg 0.14 0.15 0.18 0.31 0.37 0.42 0.52
قطر اسمی 15 16 17 18 19 20 21
d ①
s حداکثر 1 1 1 1 1 1 1
دقیقه 0.94 0.94 0.94 0.94 0.94 0.94 0.94
dc حداکثر 16.56 17.66 18.72 19.92 20.92 21.92 22.92
دقیقه 16.1 17.2 18.17 19.37 20.37 21.37 22.37
a حداکثر 3.7 3.8 3.9 4.1 4.1 4.2 4.2
ب ≈ 2 2 2.1 2.2 2.2 2.3 2.4
d1 دقیقه 1.7 1.7 1.7 2 2 2 2
d2 7.2 8 8.8 9.4 10.4 11.2 12.2
در هر 1000 واحد ≈ kg 0.56 0.6 0.65 0.74 0.83 0.9 1
قطر اسمی 22 24 25 26 28 30 31
d ①
s حداکثر 1 1.2 1.2 1.2 1.2 1.2 1.2
دقیقه 0.94 1.14 1.14 1.14 1.14 1.14 1.14
dc حداکثر 23.92 26.32 27.32 28.32 30.6 32.6 33.9
دقیقه 23.37 25.69 26.69 27.69 29.85 31.85 33.15
a حداکثر 4.2 4.4 4.5 4.7 4.8 4.8 5.2
ب ≈ 2.5 2.6 2.7 2.8 2.9 3 3.2
d1 دقیقه 2 2 2 2 2 2 2.5
d2 13.2 14.8 15.5 16.1 17.9 19.9 20
در هر 1000 واحد ≈ kg 1.1 1.42 1.5 1.6 1.8 2.06 2.1
قطر اسمی 32 34 35 36 37 38 40
d ①
s حداکثر 1.2 1.5 1.5 1.5 1.5 1.5 1.75
دقیقه 1.14 1.44 1.44 1.44 1.44 1.44 1.69
dc حداکثر 34.9 37 38.3 39.3 40.3 41.3 44.4
دقیقه 34.15 36.25 37.55 38.55 39.55 40.55 43.11
a حداکثر 5.4 5.4 5.4 5.4 5.5 5.5 5.8
ب ≈ 3.2 3.3 3.4 3.5 3.6 3.7 3.9
d1 دقیقه 2.5 2.5 2.5 2.5 2.5 2.5 2.5
d2 20.6 22.6 23.6 24.6 25.4 26.4 27.8
در هر 1000 واحد ≈ kg 2.21 3.2 3.54 3.7 3.74 3.9 4.7
قطر اسمی 42 45 47 48 50 52 55
d ①
s حداکثر 1.75 1.75 1.75 1.75 2 2 2
دقیقه 1.69 1.69 1.69 1.69 1.93 1.93 1.93
dc حداکثر 46.4 49.4 51.6 52.6 55.3 57.3 60.3
دقیقه 45.11 48.11 50.04 51.04 53.74 55.74 58.74
a حداکثر 5.9 6.2 6.4 6.4 6.5 6.7 6.8
ب ≈ 4.1 4.3 4.4 4.5 4.6 4.7 5
d1 دقیقه 2.5 2.5 2.5 2.5 2.5 2.5 2.5
d2 29.6 32 33.5 34.5 36.3 37.9 40.7
در هر 1000 واحد ≈ kg 5.4 6 6.1 6.7 7.3 8.2 8.3
قطر اسمی 56 58 60 62 63 65 68
d ①
s حداکثر 2 2 2 2 2 2.5 2.5
دقیقه 1.93 1.93 1.93 1.93 1.93 2.43 2.43
dc حداکثر 61.3 63.3 65.3 67.3 68.3 70.3 73.6
دقیقه 59.74 61.74 63.74 65.74 66.74 68.74 72.04
a حداکثر 6.8 6.9 7.3 7.3 7.3 7.6 7.8
ب ≈ 5.1 5.2 5.4 5.5 5.6 5.8 6.1
d1 دقیقه 2.5 2.5 2.5 2.5 2.5 3 3
d2 41.7 43.5 44.7 46.7 47.7 49 51.6
در هر 1000 واحد ≈ kg 8.7 10.5 11.1 11.2 12.4 14.3 16
قطر اسمی 70 72 75 78 80 82 85
d ①
s حداکثر 2.5 2.5 2.5 2.5 2.5 2.5 3
دقیقه 2.43 2.43 2.43 2.43 2.43 2.43 2.92
dc حداکثر 75.6 77.6 80.6 83.8 86.8 88.8 91.8
دقیقه 74.04 76.04 79.04 81.96 84.96 86.96 89.96
a حداکثر 7.8 7.8 7.8 8.5 8.5 8.5 8.6
ب ≈ 6.2 6.4 6.6 6.8 7 7 7.2
d1 دقیقه 3 3 3 3 3 3 3.5
d2 53.6 55.6 58.6 60.1 62.1 64.1 66.9
در هر 1000 واحد ≈ kg 16.5 18.1 18.8 20.4 22 24 25.3
قطر اسمی 88 90 92 95 98 100 102
d ①
s حداکثر 3 3 3 3 3 3 4
دقیقه 2.92 2.92 2.92 2.92 2.92 2.92 3.9
dc حداکثر 94.8 96.8 98.8 101.8 104.8 106.8 109.3
دقیقه 92.96 94.96 96.96 99.96 102.96 104.96 107.46
a حداکثر 8.6 8.6 8.7 8.8 9 9.2 9.5
ب ≈ 7.4 7.6 7.8 8.1 8.3 8.4 8.5
d1 دقیقه 3.5 3.5 3.5 3.5 3.5 3.5 3.5
d2 69.9 71.9 73.7 76.5 79 80.6 82
در هر 1000 واحد ≈ kg 28 31 32 35 37 38 55
قطر اسمی 105 108 110 112 115 120 125
d ①
s حداکثر 4 4 4 4 4 4 4
دقیقه 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc حداکثر 113.3 116.3 118.3 120.3 123.5 128.5 133.5
دقیقه 111.46 114.46 116.46 118.46 121.37 126.37 131.37
a حداکثر 9.5 9.5 10.4 10.5 10.5 11 11
ب ≈ 8.7 8.9 9 9.1 9.3 9.7 10
d1 دقیقه 3.5 3.5 3.5 3.5 3.5 3.5 4
d2 85 88 88.2 90 93 96.9 101.9
در هر 1000 واحد ≈ kg 56 60 64.5 72 74.5 77 79
قطر اسمی 130 135 140 145 150 155 160
d ①
s حداکثر 4 4 4 4 4 4 4
دقیقه 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc حداکثر 138.5 143.5 148.5 153.5 159.5 165.5 170.5
دقیقه 136.37 141.37 146.37 151.37 157.37 163.37 168.37
a حداکثر 11 11.2 11.2 11.4 12 12 13
ب ≈ 10.2 10.5 10.7 10.9 11.2 11.4 11.6
d1 دقیقه 4 4 4 4 4 4 4
d2 106.9 111.5 116.5 121 124.8 129.8 132.7
در هر 1000 واحد ≈ kg 82 84 87.5 93 105 107 110
قطر اسمی 165 170 175 180 185 190 195
d ①
s حداکثر 4 4 4 4 4 4 4
دقیقه 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc حداکثر 176 181 186.2 191.2 196.2 201.2 206.2
دقیقه 173.87 178.87 183.78 188.78 193.78 198.78 203.78
a حداکثر 13 13.5 13.5 14.2 14.2 14.2 14.2
ب ≈ 11.8 12.2 12.7 13.2 13.7 13.8 13.8
d1 دقیقه 4 4 4 4 4 4 4
d2 137.7 141.6 146.6 150.2 155.2 160.2 165.2
در هر 1000 واحد ≈ kg 125 140 150 165 170 175 183
قطر اسمی 200 210 220 230 240 250 260
d ①
s حداکثر 4 5 5 5 5 5 5
دقیقه 3.9 4.88 4.88 4.88 4.88 4.88 4.88
dc حداکثر 211.2 223.7 233.7 243.7 254 264 277
دقیقه 208.78 221.28 231.28 241.28 251.19 261.19 274.19
a حداکثر 14.2 14.2 14.2 14.2 14.2 14.2 16.2
ب ≈ 14 14 14 14 14 14 16
d1 دقیقه 4 4 4 4 4 4 5
d2 170.2 180.2 190.2 200.2 210.2 220.2 226
در هر 1000 واحد ≈ kg 195 270 315 330 345 360 375
قطر اسمی 270 280 290 300
d ①
s حداکثر 5 5 5 5
دقیقه 4.88 4.88 4.88 4.88
dc حداکثر 287 297 307 317
دقیقه 284.19 294.19 304.19 314.19
a حداکثر 16.2 16.2 16.2 16.2
ب ≈ 16 16 16 16
d1 دقیقه 5 5 5 5
d2 236 246 256 266
در هر 1000 واحد ≈ kg 388 400 415 435






مشخصات:

  • اندازه های استاندارد: این حلقه های نگهدارنده به طور معمول در طیف وسیعی از اندازه های استاندارد ارائه می شوند، که امکان انتخاب حلقه مناسب را بر اساس قطر محور و اندازه بخشی که نیاز به تثبیت دارد فراهم می کند.
  • ساختار ساده: حلقه نگهدارنده معمولاً از یک ورق فلزی دایره ای با یک سوراخ در وسط ساخته شده است که امکان نصب آسان در محور را فراهم می کند.
  • نصب آسان: حلقه نگهدارنده را می توان با فشار دادن محوری یا ضربه زدن به محور نصب کرد، بدون نیاز به ابزار یا تجهیزات خاص.
  • مواد متنوع: بسته به محیط و الزامات کاربرد، حلقه های نگهدارنده می توانند از مواد مختلف مانند فولاد ضد زنگ، فولاد کربن، آلیاژ مس و غیره ساخته شوند.

مزایا:

  • تثبیت موثر: حلقه های نگهدارنده به طور موثر مانع از حرکت یا سقوط قطعات از محور می شوند و ثبات و قابلیت اطمینان سیستم مکانیکی را تضمین می کنند.
  • هزینه پایین: به دلیل ساختار ساده آنها، هزینه تولید حلقه های نگهدارنده نسبتا کم است، که آنها را برای تولید انبوه مناسب می کند.
  • سازگاری بالا: حلقه های نگهدارنده می توانند به قطرات مختلف محور و اندازه های قطعات سازگار شوند و انعطاف پذیری قوی را نشان می دهند.
  • نگهداری آسان: نصب و برداشتن حلقه های نگهدارنده نسبتاً ساده است و نگهداری تجهیزات و تعویض قطعات را تسهیل می کند.

سناریوهای قابل استفاده:

  • قطعات انتقال بر روی محورها: در سیستم های انتقال مانند دنده ها و چرخ های چرخ دار، حلقه های نگهدارنده می توانند برای ثابت کردن قطعات بر روی محورها استفاده شوند.
  • تثبیت لگن: در برخی از کاربردهای، ضروری است که ثبات لگن ها در محورها، که حلقه های نگهدارنده در آن نقش دارند، تضمین شود.
  • عناصر موقعیت: حلقه های نگهدارنده همچنین می توانند به عنوان عناصر موقعیت دهی عمل کنند و موقعیت نسبی دقیق سایر قطعات در محورها را تضمین کنند.
  • سناریوهای تعویض مکرر قطعات: به دلیل آسان نصب و برداشتن، حلقه های نگهدارنده به ویژه برای سناریوهای نیاز به تعویض مکرر قطعات مناسب هستند.مانند تجهیزات آزمایش و بنک های آزمایش.
