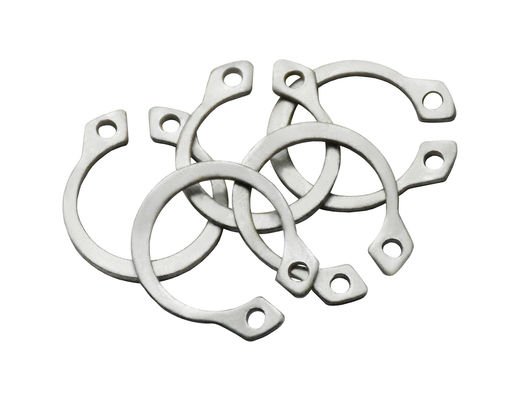

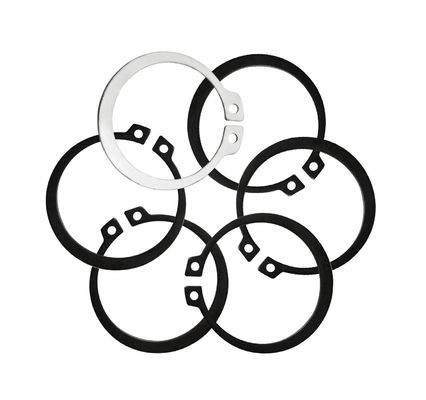

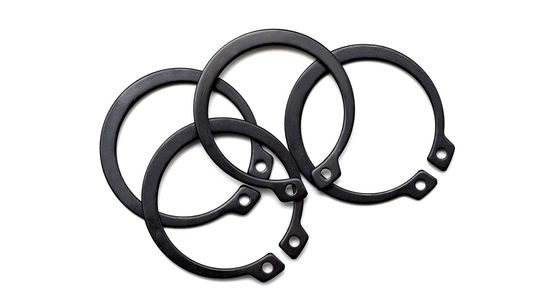

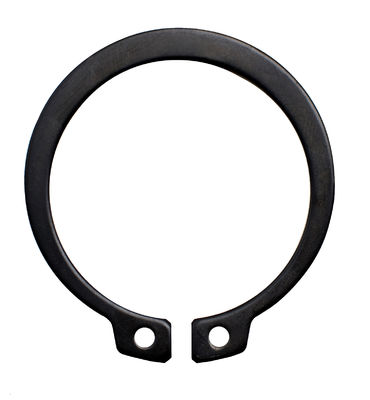

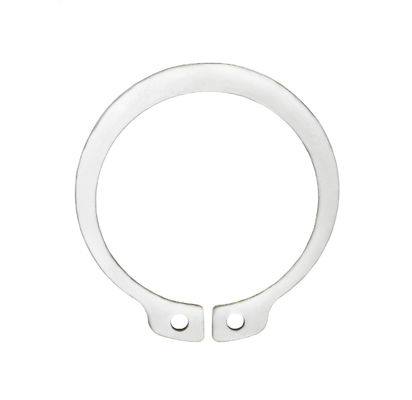

DIN 471 SUS304 / 65Mn حلقه های نگهدارنده پارکریزینگ

  • DIN 471 SUS304 / 65Mn Parkerizing Retaining Rings Normal Type For Shafts
  • DIN 471 SUS304 / 65Mn Parkerizing Retaining Rings Normal Type For Shafts
  • DIN 471 SUS304 / 65Mn Parkerizing Retaining Rings Normal Type For Shafts
  • DIN 471 SUS304 / 65Mn Parkerizing Retaining Rings Normal Type For Shafts
  • DIN 471 SUS304 / 65Mn Parkerizing Retaining Rings Normal Type For Shafts
محل منبع استان جیانگ سو چین
نام تجاری YingYan
گواهی ISO9000
شماره مدل Φ17-Φ270
مقدار حداقل تعداد سفارش 1000 عدد
قیمت negotiable
جزئیات بسته بندی کارتونی/ کیسه پلاستیکی/ فیلم بسته بندی/ پالت

برای نمونه ها و کوپن های رایگان با من تماس بگیرید.

WhatsApp:0086 18588475571

ویچت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر شما هر گونه نگرانی دارید، ما 24 ساعت کمک آنلاین ارائه می دهیم.

x
جزئیات محصول
نام حلقه های نگهدارنده برای شاخه ها - نوع عادی استاندارد GB/DIN/ASME/EN/ISO و غیره
نوع حلقه های نگهدارنده Finish Black ,Dacromet,Black Oxide,Plain,Parkerising
Package PE Bag+Label+Carton Surface treatment Dacromet,Black,Polishing,Parkerising
Size Φ17-Φ270 Material SUS304 65Mn
برجسته کردن

شفت های نگهدارنده حلقه ها,حلقه های نگهدارنده پارکریز,حلقه نگهدارنده دین 471

,

Parkerizing Retaining Rings

,

Din 471 Retaining Ring
پیام بگذارید
توضیحات محصول

DIN471 SUS304/65Mn حلقه های نگهدارنده سیاه/پارکرایزینگ/داکرومت/طرح ساده/گالوانیزه برای شاخه ها - نوع معمولی Φ17-Φ270



DIN 471 SUS304 / 65Mn حلقه های نگهدارنده پارکریزینگ 0

قطر اسمی 8 9 10 11 12 13 14
d ①
s حداکثر 0.8 0.8 1 1 1 1 1
دقیقه 0.75 0.75 0.94 0.94 0.94 0.94 0.94
dc حداکثر 9.06 10.16 11.16 12.16 13.36 14.46 15.46
دقیقه 8.6 9.7 10.7 11.7 12.9 14 15
a حداکثر 2.4 2.5 3.2 3.3 3.4 3.6 3.7
ب ≈ 1.1 1.3 1.4 1.5 1.7 1.8 1.9
d1 دقیقه 1 1 1.2 1.2 1.5 1.5 1.7
d2 3 3.7 3.3 4.1 4.9 5.4 6.2
در هر 1000 واحد ≈ kg 0.14 0.15 0.18 0.31 0.37 0.42 0.52
قطر اسمی 15 16 17 18 19 20 21
d ①
s حداکثر 1 1 1 1 1 1 1
دقیقه 0.94 0.94 0.94 0.94 0.94 0.94 0.94
dc حداکثر 16.56 17.66 18.72 19.92 20.92 21.92 22.92
دقیقه 16.1 17.2 18.17 19.37 20.37 21.37 22.37
a حداکثر 3.7 3.8 3.9 4.1 4.1 4.2 4.2
ب ≈ 2 2 2.1 2.2 2.2 2.3 2.4
d1 دقیقه 1.7 1.7 1.7 2 2 2 2
d2 7.2 8 8.8 9.4 10.4 11.2 12.2
در هر 1000 واحد ≈ kg 0.56 0.6 0.65 0.74 0.83 0.9 1
قطر اسمی 22 24 25 26 28 30 31
d ①
s حداکثر 1 1.2 1.2 1.2 1.2 1.2 1.2
دقیقه 0.94 1.14 1.14 1.14 1.14 1.14 1.14
dc حداکثر 23.92 26.32 27.32 28.32 30.6 32.6 33.9
دقیقه 23.37 25.69 26.69 27.69 29.85 31.85 33.15
a حداکثر 4.2 4.4 4.5 4.7 4.8 4.8 5.2
ب ≈ 2.5 2.6 2.7 2.8 2.9 3 3.2
d1 دقیقه 2 2 2 2 2 2 2.5
d2 13.2 14.8 15.5 16.1 17.9 19.9 20
در هر 1000 واحد ≈ kg 1.1 1.42 1.5 1.6 1.8 2.06 2.1
قطر اسمی 32 34 35 36 37 38 40
d ①
s حداکثر 1.2 1.5 1.5 1.5 1.5 1.5 1.75
دقیقه 1.14 1.44 1.44 1.44 1.44 1.44 1.69
dc حداکثر 34.9 37 38.3 39.3 40.3 41.3 44.4
دقیقه 34.15 36.25 37.55 38.55 39.55 40.55 43.11
a حداکثر 5.4 5.4 5.4 5.4 5.5 5.5 5.8
ب ≈ 3.2 3.3 3.4 3.5 3.6 3.7 3.9
d1 دقیقه 2.5 2.5 2.5 2.5 2.5 2.5 2.5
d2 20.6 22.6 23.6 24.6 25.4 26.4 27.8
در هر 1000 واحد ≈ kg 2.21 3.2 3.54 3.7 3.74 3.9 4.7
قطر اسمی 42 45 47 48 50 52 55
d ①
s حداکثر 1.75 1.75 1.75 1.75 2 2 2
دقیقه 1.69 1.69 1.69 1.69 1.93 1.93 1.93
dc حداکثر 46.4 49.4 51.6 52.6 55.3 57.3 60.3
دقیقه 45.11 48.11 50.04 51.04 53.74 55.74 58.74
a حداکثر 5.9 6.2 6.4 6.4 6.5 6.7 6.8
ب ≈ 4.1 4.3 4.4 4.5 4.6 4.7 5
d1 دقیقه 2.5 2.5 2.5 2.5 2.5 2.5 2.5
d2 29.6 32 33.5 34.5 36.3 37.9 40.7
در هر 1000 واحد ≈ kg 5.4 6 6.1 6.7 7.3 8.2 8.3
قطر اسمی 56 58 60 62 63 65 68
d ①
s حداکثر 2 2 2 2 2 2.5 2.5
دقیقه 1.93 1.93 1.93 1.93 1.93 2.43 2.43
dc حداکثر 61.3 63.3 65.3 67.3 68.3 70.3 73.6
دقیقه 59.74 61.74 63.74 65.74 66.74 68.74 72.04
a حداکثر 6.8 6.9 7.3 7.3 7.3 7.6 7.8
ب ≈ 5.1 5.2 5.4 5.5 5.6 5.8 6.1
d1 دقیقه 2.5 2.5 2.5 2.5 2.5 3 3
d2 41.7 43.5 44.7 46.7 47.7 49 51.6
در هر 1000 واحد ≈ kg 8.7 10.5 11.1 11.2 12.4 14.3 16
قطر اسمی 70 72 75 78 80 82 85
d ①
s حداکثر 2.5 2.5 2.5 2.5 2.5 2.5 3
دقیقه 2.43 2.43 2.43 2.43 2.43 2.43 2.92
dc حداکثر 75.6 77.6 80.6 83.8 86.8 88.8 91.8
دقیقه 74.04 76.04 79.04 81.96 84.96 86.96 89.96
a حداکثر 7.8 7.8 7.8 8.5 8.5 8.5 8.6
ب ≈ 6.2 6.4 6.6 6.8 7 7 7.2
d1 دقیقه 3 3 3 3 3 3 3.5
d2 53.6 55.6 58.6 60.1 62.1 64.1 66.9
در هر 1000 واحد ≈ kg 16.5 18.1 18.8 20.4 22 24 25.3
قطر اسمی 88 90 92 95 98 100 102
d ①
s حداکثر 3 3 3 3 3 3 4
دقیقه 2.92 2.92 2.92 2.92 2.92 2.92 3.9
dc حداکثر 94.8 96.8 98.8 101.8 104.8 106.8 109.3
دقیقه 92.96 94.96 96.96 99.96 102.96 104.96 107.46
a حداکثر 8.6 8.6 8.7 8.8 9 9.2 9.5
ب ≈ 7.4 7.6 7.8 8.1 8.3 8.4 8.5
d1 دقیقه 3.5 3.5 3.5 3.5 3.5 3.5 3.5
d2 69.9 71.9 73.7 76.5 79 80.6 82
در هر 1000 واحد ≈ kg 28 31 32 35 37 38 55
قطر اسمی 105 108 110 112 115 120 125
d ①
s حداکثر 4 4 4 4 4 4 4
دقیقه 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc حداکثر 113.3 116.3 118.3 120.3 123.5 128.5 133.5
دقیقه 111.46 114.46 116.46 118.46 121.37 126.37 131.37
a حداکثر 9.5 9.5 10.4 10.5 10.5 11 11
ب ≈ 8.7 8.9 9 9.1 9.3 9.7 10
d1 دقیقه 3.5 3.5 3.5 3.5 3.5 3.5 4
d2 85 88 88.2 90 93 96.9 101.9
در هر 1000 واحد ≈ kg 56 60 64.5 72 74.5 77 79
قطر اسمی 130 135 140 145 150 155 160
d ①
s حداکثر 4 4 4 4 4 4 4
دقیقه 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc حداکثر 138.5 143.5 148.5 153.5 159.5 165.5 170.5
دقیقه 136.37 141.37 146.37 151.37 157.37 163.37 168.37
a حداکثر 11 11.2 11.2 11.4 12 12 13
ب ≈ 10.2 10.5 10.7 10.9 11.2 11.4 11.6
d1 دقیقه 4 4 4 4 4 4 4
d2 106.9 111.5 116.5 121 124.8 129.8 132.7
در هر 1000 واحد ≈ kg 82 84 87.5 93 105 107 110
قطر اسمی 165 170 175 180 185 190 195
d ①
s حداکثر 4 4 4 4 4 4 4
دقیقه 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc حداکثر 176 181 186.2 191.2 196.2 201.2 206.2
دقیقه 173.87 178.87 183.78 188.78 193.78 198.78 203.78
a حداکثر 13 13.5 13.5 14.2 14.2 14.2 14.2
ب ≈ 11.8 12.2 12.7 13.2 13.7 13.8 13.8
d1 دقیقه 4 4 4 4 4 4 4
d2 137.7 141.6 146.6 150.2 155.2 160.2 165.2
در هر 1000 واحد ≈ kg 125 140 150 165 170 175 183
قطر اسمی 200 210 220 230 240 250 260
d ①
s حداکثر 4 5 5 5 5 5 5
دقیقه 3.9 4.88 4.88 4.88 4.88 4.88 4.88
dc حداکثر 211.2 223.7 233.7 243.7 254 264 277
دقیقه 208.78 221.28 231.28 241.28 251.19 261.19 274.19
a حداکثر 14.2 14.2 14.2 14.2 14.2 14.2 16.2
ب ≈ 14 14 14 14 14 14 16
d1 دقیقه 4 4 4 4 4 4 5
d2 170.2 180.2 190.2 200.2 210.2 220.2 226
در هر 1000 واحد ≈ kg 195 270 315 330 345 360 375
قطر اسمی 270 280 290 300
d ①
s حداکثر 5 5 5 5
دقیقه 4.88 4.88 4.88 4.88
dc حداکثر 287 297 307 317
دقیقه 284.19 294.19 304.19 314.19
a حداکثر 16.2 16.2 16.2 16.2
ب ≈ 16 16 16 16
d1 دقیقه 5 5 5 5
d2 236 246 256 266
در هر 1000 واحد ≈ kg 388 400 415 435


حلقه های نگهدارنده برای سوراخ - نوع معمولی یک نوع رایج از اتصال در طراحی مکانیکی است که عمدتا برای حفظ قطعات بر روی محورها استفاده می شود و از حرکت یا افتادن آنها جلوگیری می کند.در اینجا مقدمه ای از ویژگی های، مزایا و سناریوهای قابل استفاده از این نوع حلقه نگهدارنده:

مشخصات:

  1. 1در شرط انطباق با استاندارد DIN471، این حلقه های نگهدارنده معمولا در اندازه های استاندارد مختلف وجود دارد.که می تواند با توجه به قطر گره و اندازه قطعه ای که باید ثابت شود، سازگار شود.
  2. 2.حلقه نگهدارنده معمولا از یک ورق فلزی دایره ای با یک سوراخ در وسط ساخته شده است که ساده، قابل اعتماد و آسان برای نصب است.
  3. 3.حلقه نگهدارنده را می توان با فشار دادن محوری یا ضربه زدن، بدون نیاز به ابزار یا تجهیزات خاص، بر محور نصب کرد، نصب آن را آسان می کند.
  4. 4.حلقه های نگهدارنده می توانند از مواد مختلف ساخته شوند تا طیف گسترده ای از الزامات زیست محیطی را برآورده کنند.

مزایا:

  • 1نصب حلقه های نگهدارنده می تواند به طور موثر از جابجایی قطعات یا حتی سقوط از محور جلوگیری کند و ایمنی و ثبات سیستم مکانیکی را تضمین کند.
  • 2به دلیل سادگی ساختار، حلقه های نگهدارنده هزینه های تولید نسبتا کم دارند، که آنها را برای تولید در مقیاس بزرگ مناسب می کند.
  • 3از آنجا که حلقه های نگهدارنده مطابق با استاندارد DIN471 تولید می شوند، آنها قادر به سازگاری با قطرات مختلف محور و اندازه قطعات هستند، که سازگاری بالا و انعطاف پذیری قوی را نشان می دهد.
  • 4به دلیل ساده بودن ساختار حلقه نگهدارنده، هر دو فرآیند نصب و برداشتن آن نسبتا ساده است.که نگهداری تجهیزات و تعویض قطعات را تسهیل می کند.

سناریوهای قابل استفاده:

  • قطعات انتقال بر روی محورها: در سیستم های انتقال مانند دنده ها و چرخ های چرخ دار، حلقه های نگهدارنده می توانند برای ثابت کردن قطعات بر روی محورها استفاده شوند.
  • تثبیت لگن: در برخی از برنامه ها، لازم است ثبات لگن ها را در محورها که حلقه های نگهدارنده در آن نقش دارند، تضمین کنید.
  • عناصر موقعیت: حلقه های نگهدارنده همچنین می توانند به عنوان عناصر موقعیتدهی عمل کنند و موقعیت نسبی دقیق سایر قطعات در محورها را تضمین کنند.
  • سناریوهای تعویض مکرر قطعات: به دلیل آسان نصب و برداشتن، حلقه های نگهدارنده به ویژه برای سناریوهای نیاز به تعویض مکرر قطعات مناسب هستند.مانند تجهیزات آزمایش و بنک های آزمایش.

به طور خلاصه، حلقه های نگهدارنده برای حفاری - نوع عادی، اتصال دهنده هایی با ساختارهای ساده، نصب آسان، هزینه های پایین و سازگاری قوی هستند که به طور گسترده در سیستم های مکانیکی مختلف استفاده می شوند.
