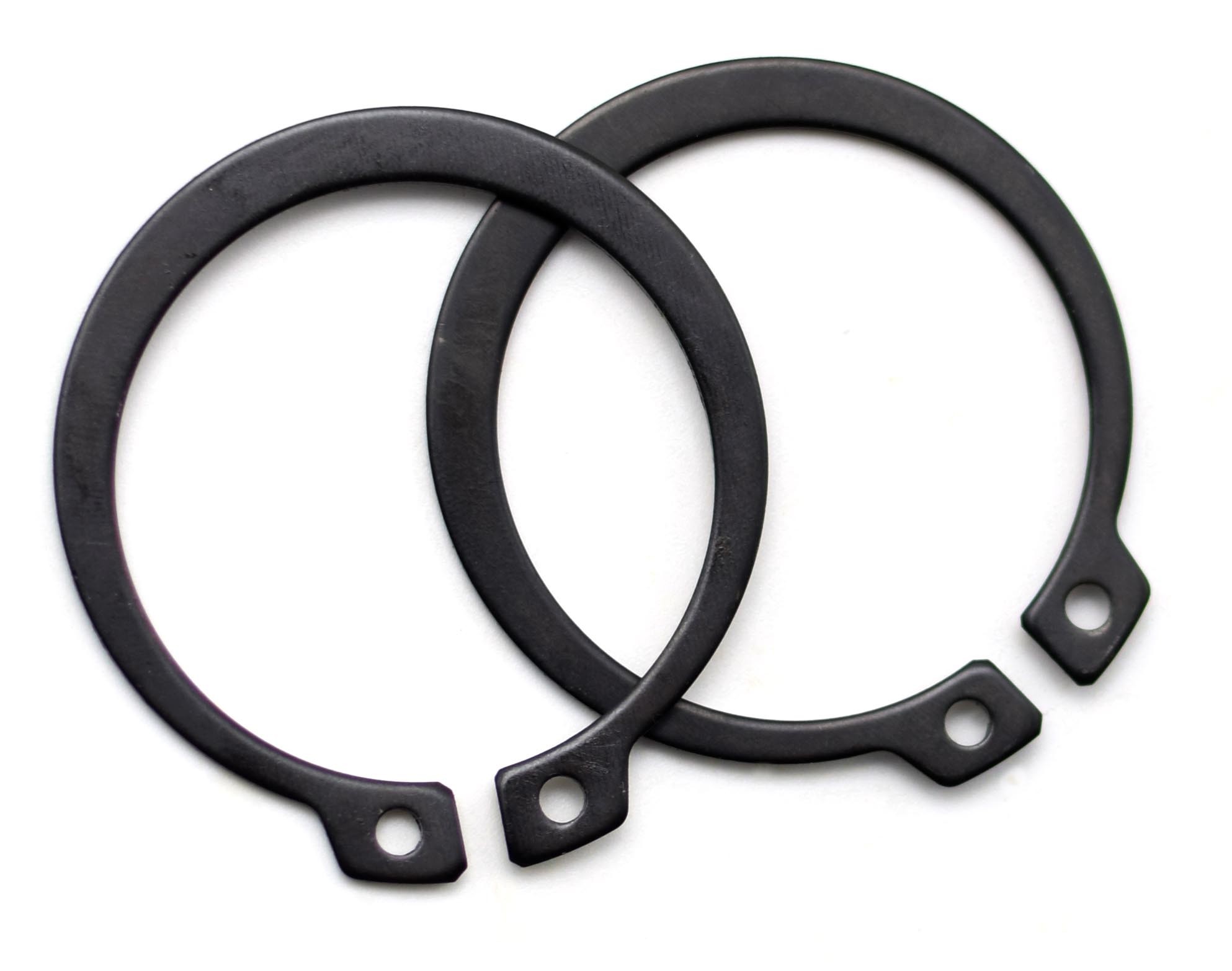

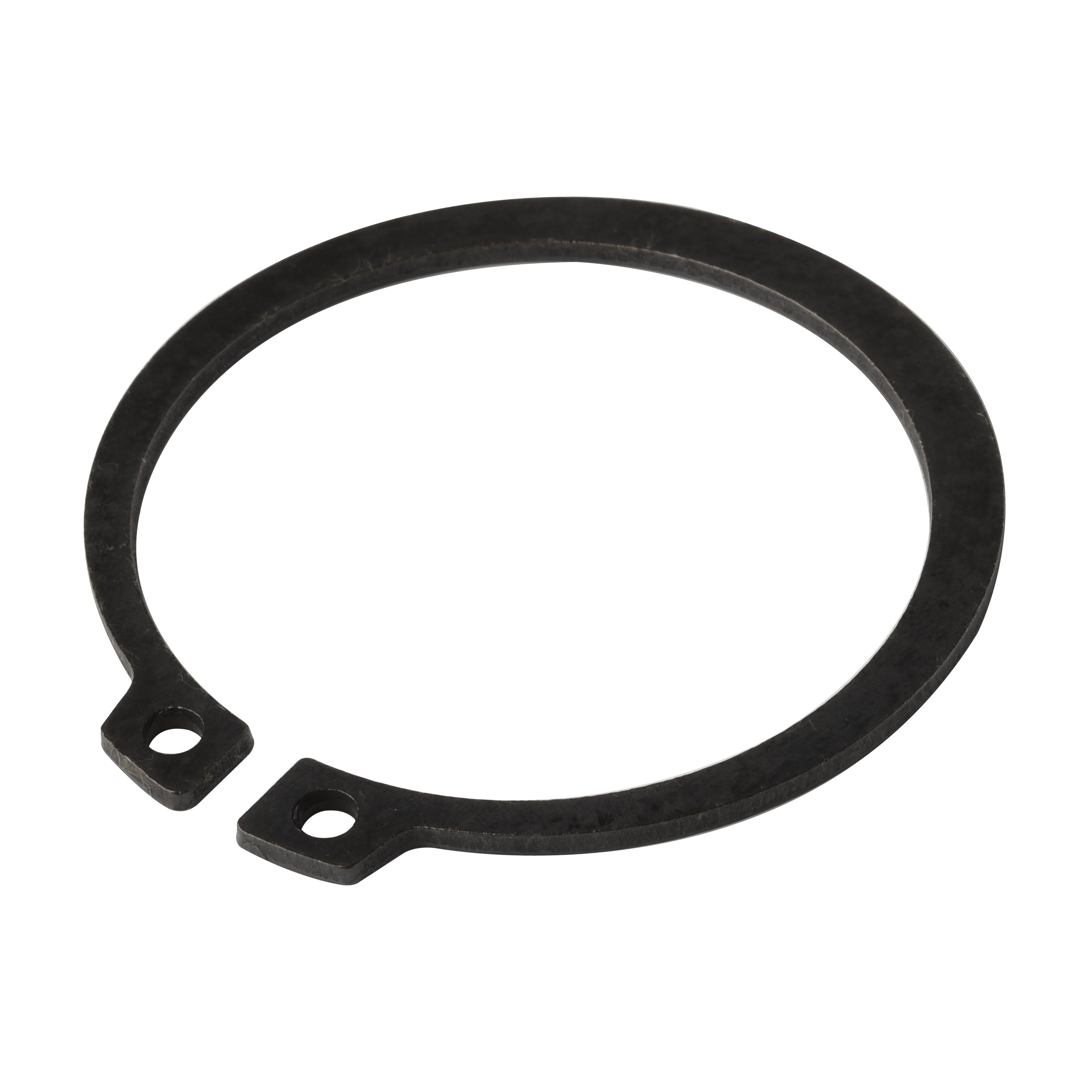

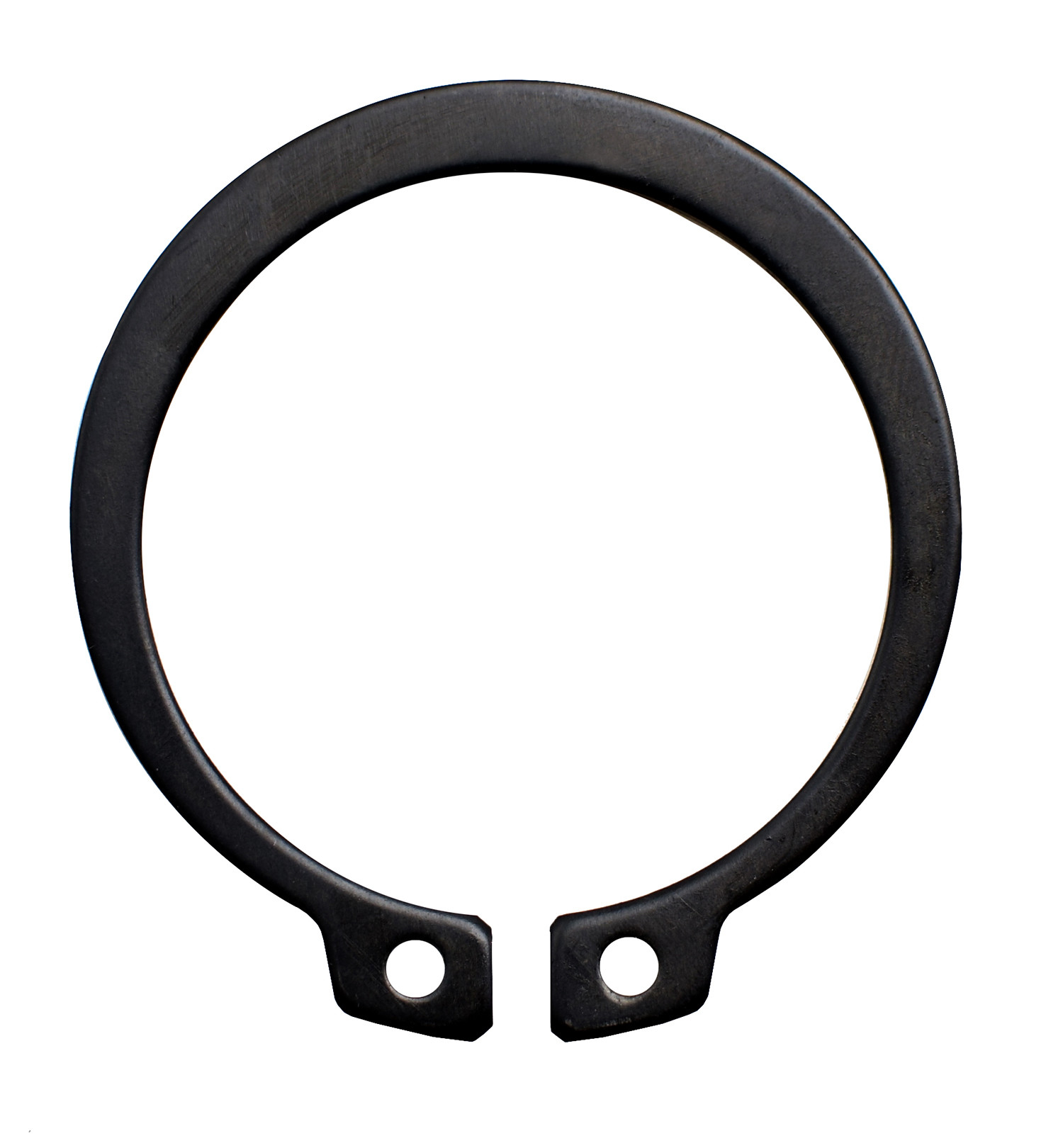

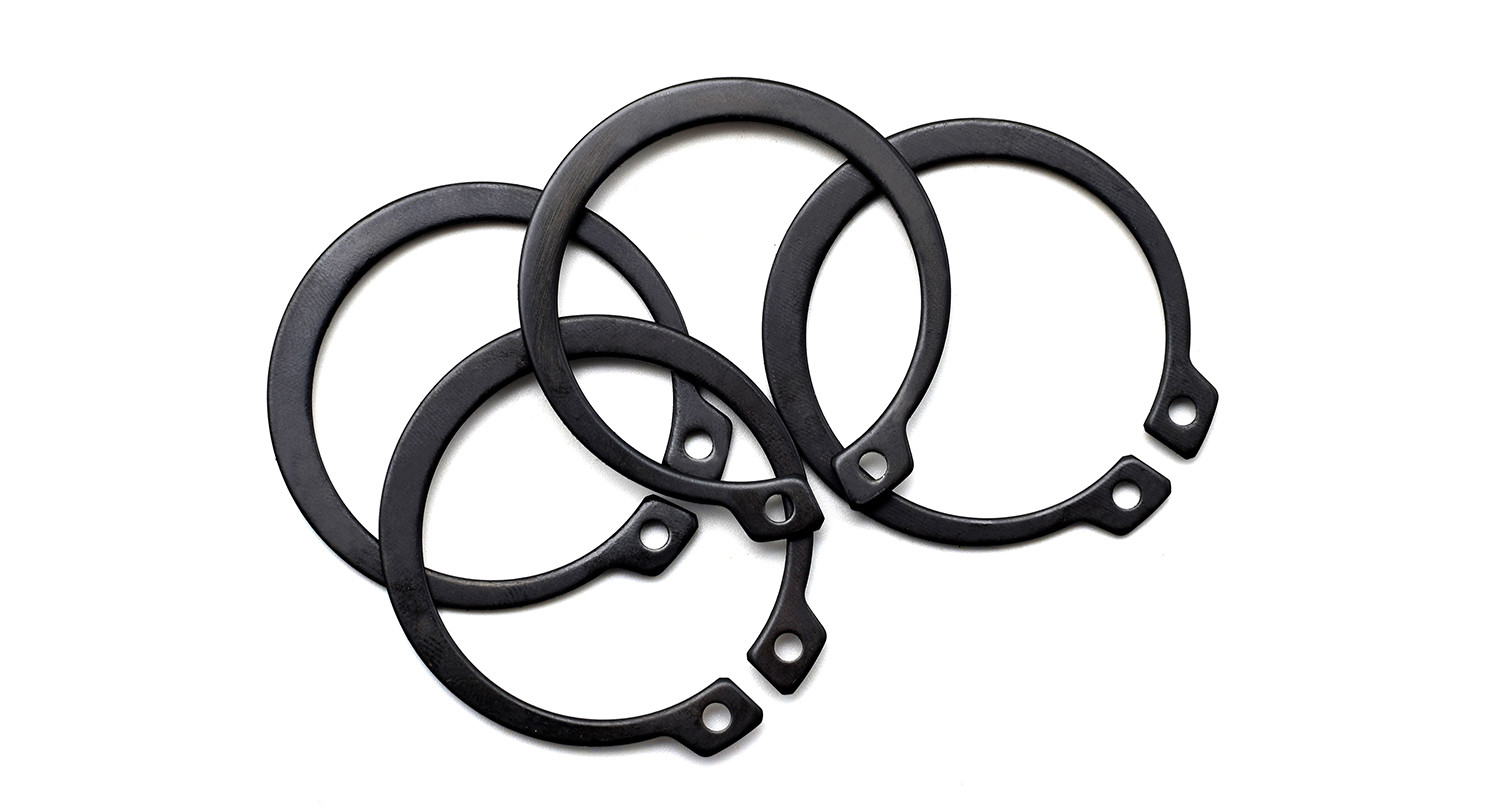

شفت های DIN 471 حلقه های نگهدارنده فولاد کربن 65Mn پارکریز سیاه شده

  • Shafts DIN 471 Retaining Rings Carbon Steel 65Mn Blacked Parkerizing
  • Shafts DIN 471 Retaining Rings Carbon Steel 65Mn Blacked Parkerizing
  • Shafts DIN 471 Retaining Rings Carbon Steel 65Mn Blacked Parkerizing
  • Shafts DIN 471 Retaining Rings Carbon Steel 65Mn Blacked Parkerizing
محل منبع استان جیانگ سو چین
نام تجاری YingYan
گواهی ISO9000
شماره مدل Φ6-Φ200
مقدار حداقل تعداد سفارش 1000 عدد
قیمت negotiable
جزئیات بسته بندی جعبه های کوچک، کیسه های پلاستیکی، فله در کارتن،

برای نمونه ها و کوپن های رایگان با من تماس بگیرید.

WhatsApp:0086 18588475571

ویچت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر شما هر گونه نگرانی دارید، ما 24 ساعت کمک آنلاین ارائه می دهیم.

x
جزئیات محصول
نام حلقه های نگهدارنده برای شاخه ها - نوع عادی استاندارد GB/DIN/ASME/EN/ISO و غیره
مواد 65 میلیون نوع حلقه های نگهدارنده
تمومش کن سیاه شده، پارک کننده بسته بندی کیسه PE + برچسب + کارتن
درمان سطح سیاه شده، پارک کننده اندازه Φ6-Φ200/بر اساس نیاز شما
برجسته کردن

شفت ها DIN 471 حلقه نگهدارنده,حلقه نگهدارنده فولاد کربن DIN 471,حلقه نگهدارنده گرد پارکریز

,

Carbon Steel DIN 471 Retaining Ring

,

Parkerizing Round Retaining Ring
پیام بگذارید
توضیحات محصول

DIN471 حلقه های نگهدارنده برای شاخه ها - فولاد کربن استاندارد 65Mn سیاه شده، پارکرایز Φ6-Φ200

شفت های DIN 471 حلقه های نگهدارنده فولاد کربن 65Mn پارکریز سیاه شده 0

قطر اسمی 8 9 10 11 12 13 14
d ①
s حداکثر 0.8 0.8 1 1 1 1 1
دقیقه 0.75 0.75 0.94 0.94 0.94 0.94 0.94
dc حداکثر 9.06 10.16 11.16 12.16 13.36 14.46 15.46
دقیقه 8.6 9.7 10.7 11.7 12.9 14 15
a حداکثر 2.4 2.5 3.2 3.3 3.4 3.6 3.7
ب ≈ 1.1 1.3 1.4 1.5 1.7 1.8 1.9
d1 دقیقه 1 1 1.2 1.2 1.5 1.5 1.7
d2 3 3.7 3.3 4.1 4.9 5.4 6.2
در هر 1000 واحد ≈ kg 0.14 0.15 0.18 0.31 0.37 0.42 0.52
قطر اسمی 15 16 17 18 19 20 21
d ①
s حداکثر 1 1 1 1 1 1 1
دقیقه 0.94 0.94 0.94 0.94 0.94 0.94 0.94
dc حداکثر 16.56 17.66 18.72 19.92 20.92 21.92 22.92
دقیقه 16.1 17.2 18.17 19.37 20.37 21.37 22.37
a حداکثر 3.7 3.8 3.9 4.1 4.1 4.2 4.2
ب ≈ 2 2 2.1 2.2 2.2 2.3 2.4
d1 دقیقه 1.7 1.7 1.7 2 2 2 2
d2 7.2 8 8.8 9.4 10.4 11.2 12.2
در هر 1000 واحد ≈ kg 0.56 0.6 0.65 0.74 0.83 0.9 1
قطر اسمی 22 24 25 26 28 30 31
d ①
s حداکثر 1 1.2 1.2 1.2 1.2 1.2 1.2
دقیقه 0.94 1.14 1.14 1.14 1.14 1.14 1.14
dc حداکثر 23.92 26.32 27.32 28.32 30.6 32.6 33.9
دقیقه 23.37 25.69 26.69 27.69 29.85 31.85 33.15
a حداکثر 4.2 4.4 4.5 4.7 4.8 4.8 5.2
ب ≈ 2.5 2.6 2.7 2.8 2.9 3 3.2
d1 دقیقه 2 2 2 2 2 2 2.5
d2 13.2 14.8 15.5 16.1 17.9 19.9 20
در هر 1000 واحد ≈ kg 1.1 1.42 1.5 1.6 1.8 2.06 2.1
قطر اسمی 32 34 35 36 37 38 40
d ①
s حداکثر 1.2 1.5 1.5 1.5 1.5 1.5 1.75
دقیقه 1.14 1.44 1.44 1.44 1.44 1.44 1.69
dc حداکثر 34.9 37 38.3 39.3 40.3 41.3 44.4
دقیقه 34.15 36.25 37.55 38.55 39.55 40.55 43.11
a حداکثر 5.4 5.4 5.4 5.4 5.5 5.5 5.8
ب ≈ 3.2 3.3 3.4 3.5 3.6 3.7 3.9
d1 دقیقه 2.5 2.5 2.5 2.5 2.5 2.5 2.5
d2 20.6 22.6 23.6 24.6 25.4 26.4 27.8
در هر 1000 واحد ≈ kg 2.21 3.2 3.54 3.7 3.74 3.9 4.7
قطر اسمی 42 45 47 48 50 52 55
d ①
s حداکثر 1.75 1.75 1.75 1.75 2 2 2
دقیقه 1.69 1.69 1.69 1.69 1.93 1.93 1.93
dc حداکثر 46.4 49.4 51.6 52.6 55.3 57.3 60.3
دقیقه 45.11 48.11 50.04 51.04 53.74 55.74 58.74
a حداکثر 5.9 6.2 6.4 6.4 6.5 6.7 6.8
ب ≈ 4.1 4.3 4.4 4.5 4.6 4.7 5
d1 دقیقه 2.5 2.5 2.5 2.5 2.5 2.5 2.5
d2 29.6 32 33.5 34.5 36.3 37.9 40.7
در هر 1000 واحد ≈ kg 5.4 6 6.1 6.7 7.3 8.2 8.3
قطر اسمی 56 58 60 62 63 65 68
d ①
s حداکثر 2 2 2 2 2 2.5 2.5
دقیقه 1.93 1.93 1.93 1.93 1.93 2.43 2.43
dc حداکثر 61.3 63.3 65.3 67.3 68.3 70.3 73.6
دقیقه 59.74 61.74 63.74 65.74 66.74 68.74 72.04
a حداکثر 6.8 6.9 7.3 7.3 7.3 7.6 7.8
ب ≈ 5.1 5.2 5.4 5.5 5.6 5.8 6.1
d1 دقیقه 2.5 2.5 2.5 2.5 2.5 3 3
d2 41.7 43.5 44.7 46.7 47.7 49 51.6
در هر 1000 واحد ≈ kg 8.7 10.5 11.1 11.2 12.4 14.3 16
قطر اسمی 70 72 75 78 80 82 85
d ①
s حداکثر 2.5 2.5 2.5 2.5 2.5 2.5 3
دقیقه 2.43 2.43 2.43 2.43 2.43 2.43 2.92
dc حداکثر 75.6 77.6 80.6 83.8 86.8 88.8 91.8
دقیقه 74.04 76.04 79.04 81.96 84.96 86.96 89.96
a حداکثر 7.8 7.8 7.8 8.5 8.5 8.5 8.6
ب ≈ 6.2 6.4 6.6 6.8 7 7 7.2
d1 دقیقه 3 3 3 3 3 3 3.5
d2 53.6 55.6 58.6 60.1 62.1 64.1 66.9
در هر 1000 واحد ≈ kg 16.5 18.1 18.8 20.4 22 24 25.3
قطر اسمی 88 90 92 95 98 100 102
d ①
s حداکثر 3 3 3 3 3 3 4
دقیقه 2.92 2.92 2.92 2.92 2.92 2.92 3.9
dc حداکثر 94.8 96.8 98.8 101.8 104.8 106.8 109.3
دقیقه 92.96 94.96 96.96 99.96 102.96 104.96 107.46
a حداکثر 8.6 8.6 8.7 8.8 9 9.2 9.5
ب ≈ 7.4 7.6 7.8 8.1 8.3 8.4 8.5
d1 دقیقه 3.5 3.5 3.5 3.5 3.5 3.5 3.5
d2 69.9 71.9 73.7 76.5 79 80.6 82
در هر 1000 واحد ≈ kg 28 31 32 35 37 38 55
قطر اسمی 105 108 110 112 115 120 125
d ①
s حداکثر 4 4 4 4 4 4 4
دقیقه 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc حداکثر 113.3 116.3 118.3 120.3 123.5 128.5 133.5
دقیقه 111.46 114.46 116.46 118.46 121.37 126.37 131.37
a حداکثر 9.5 9.5 10.4 10.5 10.5 11 11
ب ≈ 8.7 8.9 9 9.1 9.3 9.7 10
d1 دقیقه 3.5 3.5 3.5 3.5 3.5 3.5 4
d2 85 88 88.2 90 93 96.9 101.9
در هر 1000 واحد ≈ kg 56 60 64.5 72 74.5 77 79
قطر اسمی 130 135 140 145 150 155 160
d ①
s حداکثر 4 4 4 4 4 4 4
دقیقه 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc حداکثر 138.5 143.5 148.5 153.5 159.5 165.5 170.5
دقیقه 136.37 141.37 146.37 151.37 157.37 163.37 168.37
a حداکثر 11 11.2 11.2 11.4 12 12 13
ب ≈ 10.2 10.5 10.7 10.9 11.2 11.4 11.6
d1 دقیقه 4 4 4 4 4 4 4
d2 106.9 111.5 116.5 121 124.8 129.8 132.7
در هر 1000 واحد ≈ kg 82 84 87.5 93 105 107 110
قطر اسمی 165 170 175 180 185 190 195
d ①
s حداکثر 4 4 4 4 4 4 4
دقیقه 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc حداکثر 176 181 186.2 191.2 196.2 201.2 206.2
دقیقه 173.87 178.87 183.78 188.78 193.78 198.78 203.78
a حداکثر 13 13.5 13.5 14.2 14.2 14.2 14.2
ب ≈ 11.8 12.2 12.7 13.2 13.7 13.8 13.8
d1 دقیقه 4 4 4 4 4 4 4
d2 137.7 141.6 146.6 150.2 155.2 160.2 165.2
در هر 1000 واحد ≈ kg 125 140 150 165 170 175 183
قطر اسمی 200 210 220 230 240 250 260
d ①
s حداکثر 4 5 5 5 5 5 5
دقیقه 3.9 4.88 4.88 4.88 4.88 4.88 4.88
dc حداکثر 211.2 223.7 233.7 243.7 254 264 277
دقیقه 208.78 221.28 231.28 241.28 251.19 261.19 274.19
a حداکثر 14.2 14.2 14.2 14.2 14.2 14.2 16.2
ب ≈ 14 14 14 14 14 14 16
d1 دقیقه 4 4 4 4 4 4 5
d2 170.2 180.2 190.2 200.2 210.2 220.2 226
در هر 1000 واحد ≈ kg 195 270 315 330 345 360 375
قطر اسمی 270 280 290 300
d ①
s حداکثر 5 5 5 5
دقیقه 4.88 4.88 4.88 4.88
dc حداکثر 287 297 307 317
دقیقه 284.19 294.19 304.19 314.19
a حداکثر 16.2 16.2 16.2 16.2
ب ≈ 16 16 16 16
d1 دقیقه 5 5 5 5
d2 236 246 256 266
در هر 1000 واحد ≈ kg 388 400 415 435





مشخصات:

  • برای انطباق با قطرات مختلف محور و اندازه های قطعات مورد نیاز برای تثبیت، این حلقه نگهدارنده در انواع اندازه های استاندارد برای انتخاب در دسترس است.
  • حلقه نگهدارنده از یک دیسک فلزی دایره ای با یک سوراخ در مرکز ساخته شده است، با یک ساختار ساده که تسهیل می کندراحتنصب
  • حلقه نگهدارنده می تواندبدون تلاشبر محور نصب شده با فشار محوری و ضربه زدن، حذف نیاز به هر ابزار یا تجهیزات خاص.
  • به دلیل محیط های کاری متفاوت و الزامات حلقه های نگهدارنده، آنها از طیف وسیعی از مواد ساخته شده اند،از جملهفولاد ضد زنگ، فولاد کربن، آلیاژ های مس و بیشتر.

مزایا:

  • حلقه های نگهدارنده ثبات و قابلیت اطمینان سیستم های مکانیکی را با جلوگیری موثر از جابجایی یاجدا شدناز قطعات محور
  • به خاطرسادهساختار، حلقه های نگهدارنده برای تولید در مقیاس بزرگ مناسب هستند، که منجر به هزینه های تولید نسبتا کم می شود.
  • سازگاری بالا: حلقه های نگهدارنده می توانند به قطرات مختلف محور و اندازه های قطعات سازگار شوند و انعطاف پذیری قوی را نشان می دهند.
  • نگهداری آسان: نصب و برداشتن حلقه های نگهدارنده نسبتاً ساده است و نگهداری تجهیزات و تعویض قطعات را تسهیل می کند.

سناریوهای قابل استفاده:

  • قطعات انتقال بر روی محورها: در سیستم های انتقال مانند دنده ها و چرخ های چرخ دار، حلقه های نگهدارنده می توانند برای ثابت کردن قطعات بر روی محورها استفاده شوند.
  • تثبیت لگن: در برخی از کاربردهای، ضروری است که ثبات لگن ها در محورها، که حلقه های نگهدارنده در آن نقش دارند، تضمین شود.
  • عناصر موقعیت: حلقه های نگهدارنده همچنین می توانند به عنوان عناصر موقعیت دهی عمل کنند و موقعیت نسبی دقیق سایر قطعات در محورها را تضمین کنند.
  • سناریوهای تعویض مکرر قطعات: به دلیل آسان نصب و برداشتن، حلقه های نگهدارنده به ویژه برای سناریوهای نیاز به تعویض مکرر قطعات مناسب هستند.مانند تجهیزات آزمایش و بنک های آزمایش.
