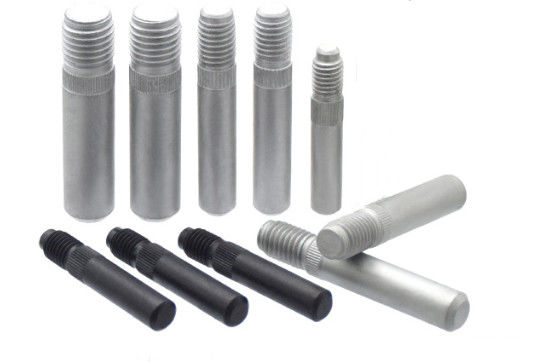

DIN7977 ISO8737 EN 28737 فلز کربن فلز با رشته خارجی سیاه شده Dacromet
| محل منبع | استان جیانگ سو چین |
|---|---|
| نام تجاری | YingYan |
| گواهی | ISO9000 |
| شماره مدل | طول 55 ~ 70 میلی متر |
| مقدار حداقل تعداد سفارش | 1000 عدد |
| قیمت | negotiable |
| جزئیات بسته بندی | جعبه های کوچک، کیسه های پلاستیکی، فله در کارتن، |
برای نمونه ها و کوپن های رایگان با من تماس بگیرید.
WhatsApp:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر شما هر گونه نگرانی دارید، ما 24 ساعت کمک آنلاین ارائه می دهیم.
xجزئیات محصول
| نام | پین های مخروطی با نخ خارجی | استاندارد | GB/DIN/ASME/EN/ISO و غیره |
|---|---|---|---|
| مواد | 45 #فولاد | تمومش کن | سیاه شده، داکرومت |
| خدمات | OEM/ODM | شکل | مخروطی |
| اندازه | M10-M16/بر اساس نیاز شما | ||
| برجسته کردن | پن های کانتر فولادی با رشته بیرونی,فلز کربن,DIN 7977 پن تراشه ای,Carbon Steel Taper Pins,DIN 7977 Taper Pin |
||
توضیحات محصول

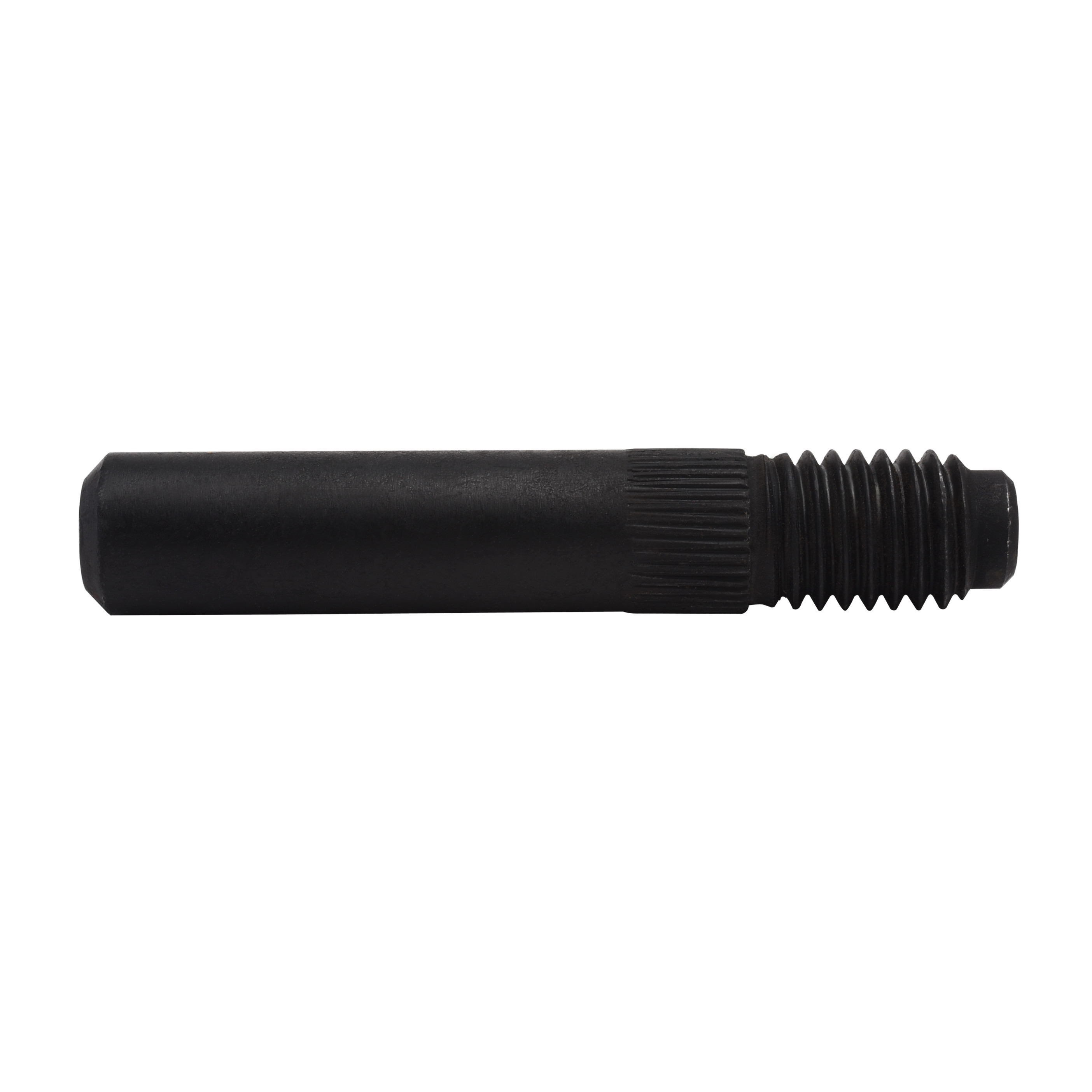

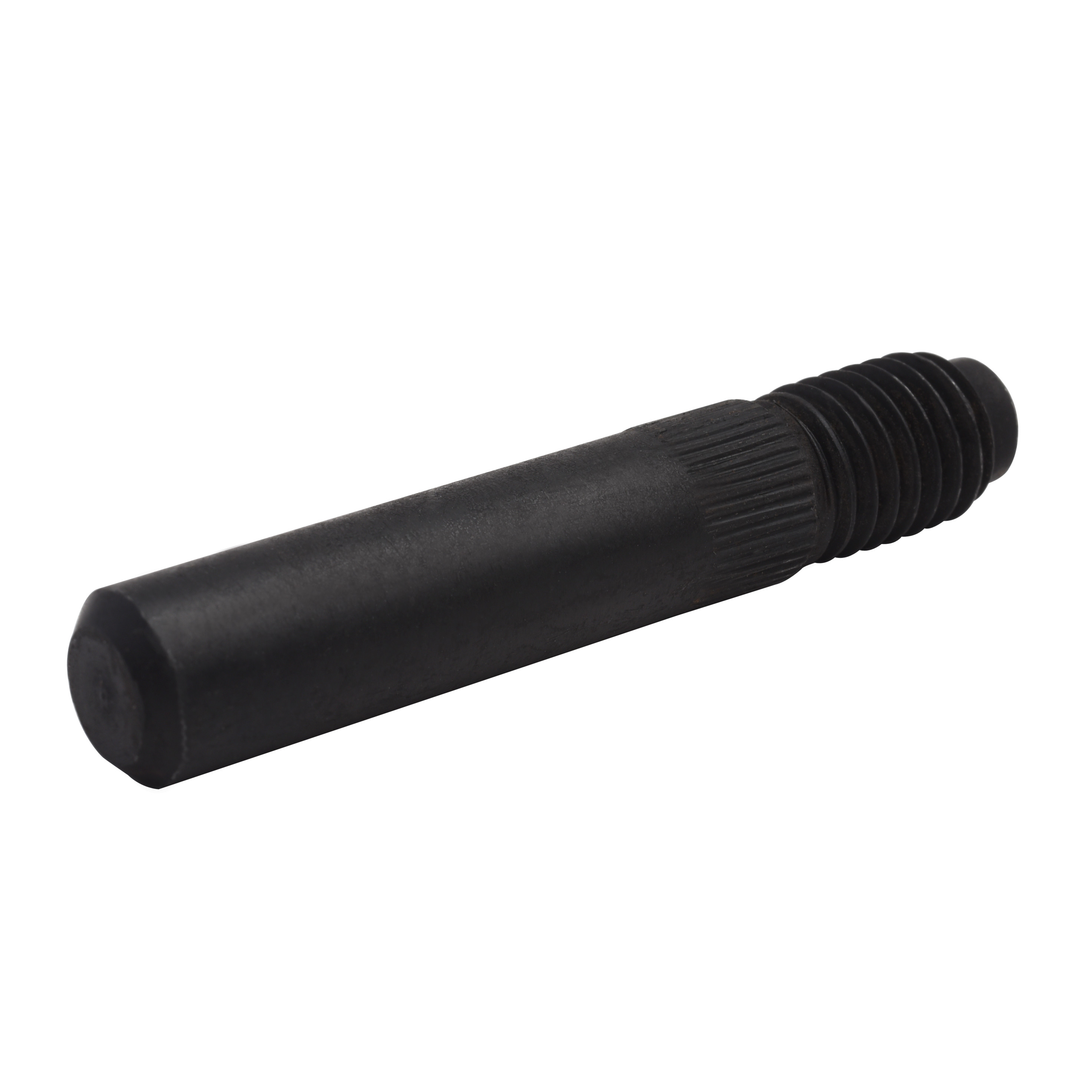

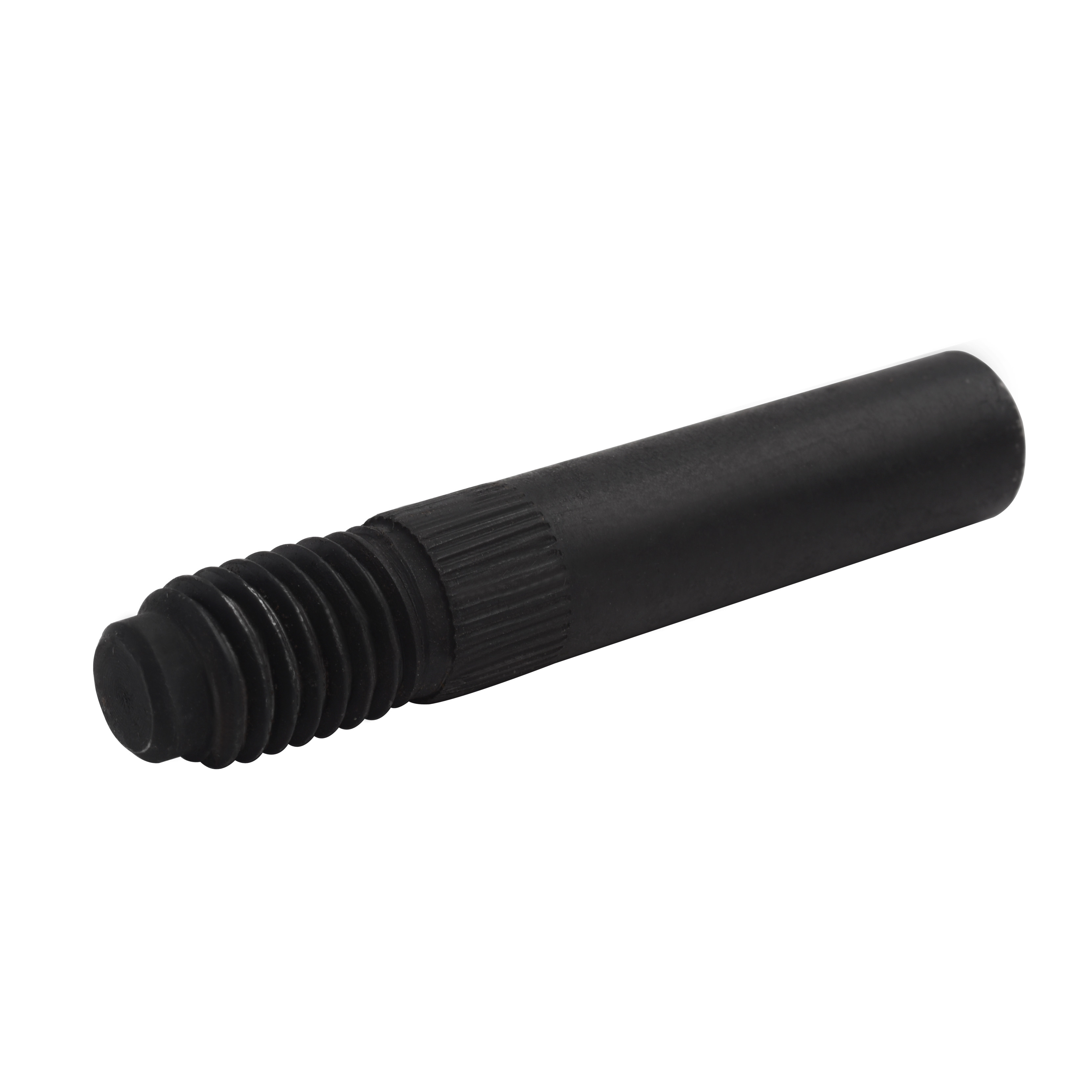

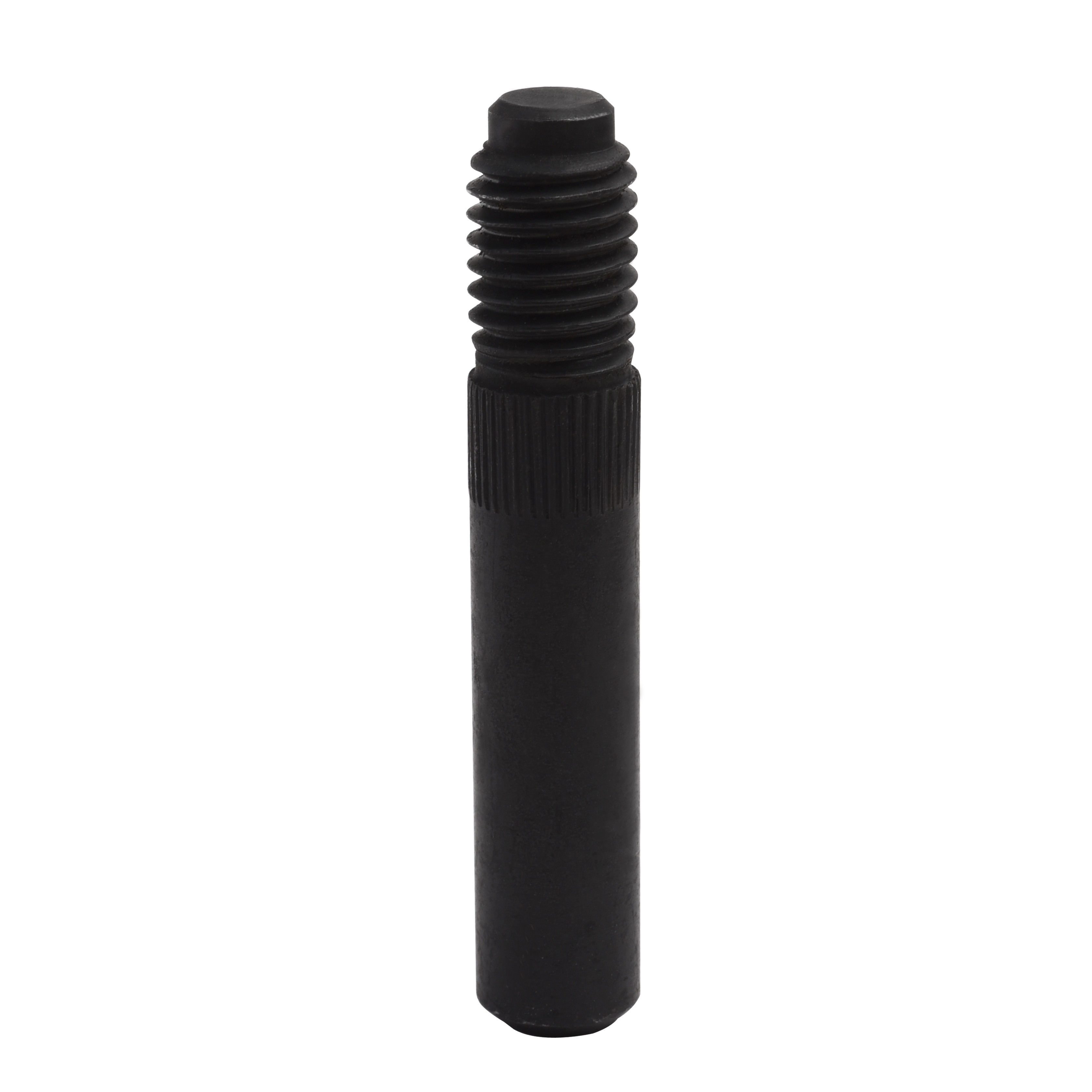

پین های باریک با رشته بیرونی
| قطر اسمی | 5 | 6 | 8 | 10 | 12 | 14 | |
| d | |||||||
| P | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 1.75 | |
| d | حداکثر | 5 | 6 | 8 | 10 | 12 | 14 |
| دقیقه | 4.952 | 5.952 | 7.942 | 9.942 | 11.93 | 13.93 | |
| ب | حداکثر | 15.6 | 20 | 24.5 | 27 | 30.5 | 33.5 |
| دقیقه | 14 | 18 | 22 | 24 | 27 | 30 | |
| a | حداکثر | 2.4 | 3 | 4 | 4.5 | 5.3 | 6 |
| d2 | M5 | M6 | M8 | M10 | M12 | M12 | |
| r1 | ≈ | 0.3 | 0.4 | 0.4 | 0.5 | 0.6 | 0.6 |
| r2 | ≈ | 0.6 | 0.6 | 0.6 | 1 | 1 | 1 |
| dp | h13 | 3.5 | 4 | 5.5 | 7 | 8.5 | 8.5 |
| z | 0 | 1.25 | 1.5 | 2 | 2.5 | 3 | 3 |
| قطر اسمی | 16 | 20 | 25 | 30 | 40 | 50 | |
| d | |||||||
| P | 2 | 2 | 2.5 | 3 | 3.5 | 4 | |
| d | حداکثر | 16 | 20 | 25 | 30 | 40 | 50 |
| دقیقه | 15.93 | 19.916 | 24.916 | 29.916 | 39.9 | 49.9 | |
| ب | حداکثر | 39 | 39 | 45 | 52 | 65 | 78 |
| دقیقه | 35 | 35 | 40 | 46 | 58 | 70 | |
| a | حداکثر | 6 | 6 | 7.5 | 9 | 10.5 | 12 |
| d2 | M16 | M16 | M20 | M24 | M30 | M36 | |
| r1 | ≈ | 0.8 | 0.8 | 1 | 1 | 1.2 | 1.6 |
| r2 | ≈ | 1.6 | 1.6 | 1.6 | 2.5 | 2.5 | 4 |
| dp | h13 | 12 | 12 | 15 | 18 | 23 | 28 |
| z | 0 | 4 | 4 | 5 | 6 | 7.5 | 9 |
ویژگی ها:
- این پین دارای یک شکل مخروطی با یکخارجیرشته: ترکیبی از کانر و رشته، دقت در موقعیت را افزایش می دهد و تثبیت امن تر را تضمین می کند.
- با توجه به استاندارد DIN 7977 ساخته شده است، این پین ها دارای ابعاد دقیق و طول متغیر هستند، که آنها را به طیف گسترده ای ازازسناریوها و برنامه های کاربردی.
- فرآیند تولید، انتخاب مواد مختلف از جمله فولاد، فولاد ضد زنگ و مس را ارائه می دهد، هر کدام از مزایای خود را از نظرقدرت، مقاومت در برابر خوردگی و هزینه کارایی.
- تولید شده درمطابقتبا DIN7977، پین اندازه دقیق و دقت کلی بالا است، اطمینان از عملکرد قابل اعتماد در مونتاژ.
مزایا:
- ترکیبی از تراکم و رشته تضمین اتصال امن در مجمعات، مقاومت در برابر لرزش و سایر نیروهای خارجی.
- شکل مخروط اجازه می دهد تا برای قرار دادن آسان در سوراخ، تسهیل نصب در حالی که رشته خارجی فراهم می کندیک اثر قفل امن و همچنین باعث می شود برداشتن آسان.
- تنوع طول، قطر و گزینه های مواد DIN 7977 پین های مخروطی را همه کاره و مناسب برای طیف گسترده ای ازبرنامه های کاربردیو سناریوها.
کاربردها:
- ماشین آلات و تجهیزات: DIN 7977 پین های مخروطی با رشته خارجی به طور معمول در ماشین آلات و تجهیزات مورد استفاده قرار می گیرند که موقعیت دقیق و تثبیت امن بسیار مهم است، مانند در حالیکه، جعبه های گیر،و سایر اجزای انتقال.
- صنعت خودرو: در صنعت خودرو، این پین ها برای تثبیت قطعات در موتورها، گیرنده ها و سیستم های شاسی استفاده می شوند.
- هوافضا و دفاع: دقت و قابلیت اطمینان پین های مخروطی DIN 7977 آنها را برای استفاده در برنامه های هوافضا و دفاعی که عملکرد بالا و ایمنی بسیار مهم است، مناسب می کند.
لطفا توجه داشته باشید که کاربردهای خاص و ویژگی های عملکردی ممکن است بسته به مواد، ابعاد و طراحی هر یک از پین های مخروطی DIN 7977 متفاوت باشد.
