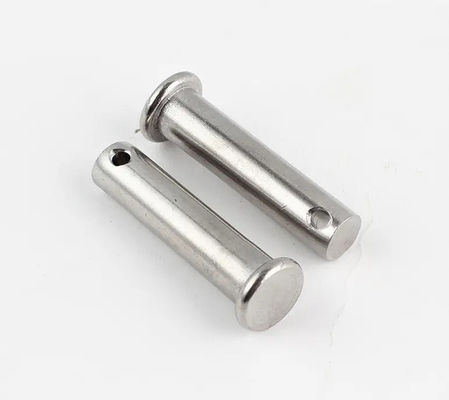

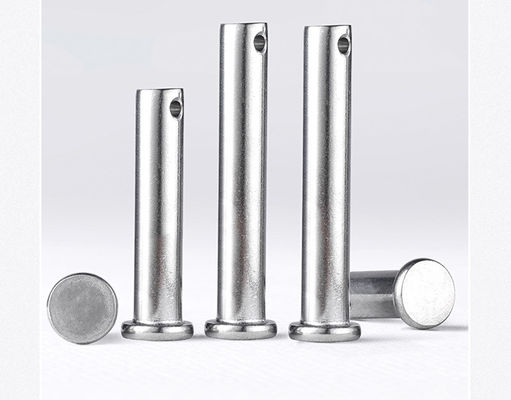

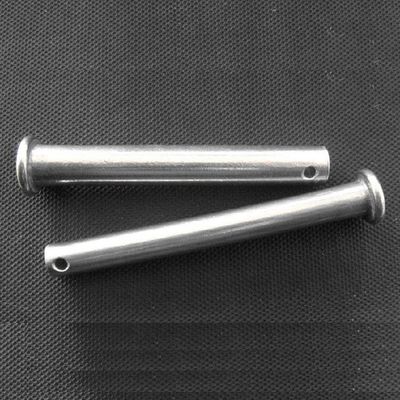

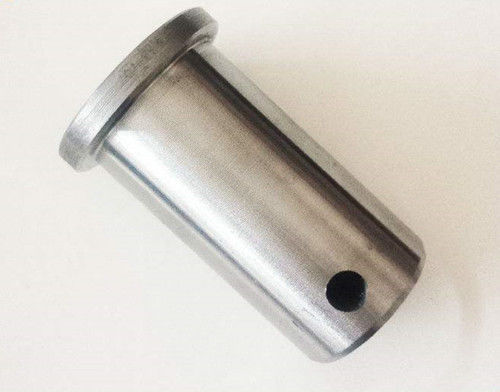

زنک پوشش داده شده کلاس 8.8 کلویس پین و کلید DIN1444 ISO2341 EN22341 با سر

  • Zinc Plated Class 8.8 Clevis Pin And Key DIN1444 ISO2341 EN22341 With Head
  • Zinc Plated Class 8.8 Clevis Pin And Key DIN1444 ISO2341 EN22341 With Head
  • Zinc Plated Class 8.8 Clevis Pin And Key DIN1444 ISO2341 EN22341 With Head
  • Zinc Plated Class 8.8 Clevis Pin And Key DIN1444 ISO2341 EN22341 With Head
  • Zinc Plated Class 8.8 Clevis Pin And Key DIN1444 ISO2341 EN22341 With Head
محل منبع استان جیانگ سو چین
نام تجاری YingYan
گواهی ISO9000
شماره مدل Φ10-Φ25
مقدار حداقل تعداد سفارش 1000 عدد
قیمت negotiable
جزئیات بسته بندی جعبه های کوچک، کیسه های پلاستیکی، فله در کارتن

برای نمونه ها و کوپن های رایگان با من تماس بگیرید.

WhatsApp:0086 18588475571

ویچت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر شما هر گونه نگرانی دارید، ما 24 ساعت کمک آنلاین ارائه می دهیم.

x
جزئیات محصول
نام داربست های کلیویس با سر استاندارد GB/DIN/ASME/EN/ISO و غیره
مواد فولاد کربن 35K درمان سطح صفحه روی
رنگ سفید ابی درجه 8.8
اندازه Φ10-Φ25/بر اساس نیازهای شما طول 25-100 میلی متر / با توجه به نیاز شما
برجسته کردن

پن کلویس زینک پوشانده,پین و کلید DIN1444,کليوس پن و کليد

,

Pin And Key DIN1444

,

Clevis Pin And Key
می توانید محصولات مورد نیاز خود را علامت بزنید و در صفحه پیام با ما ارتباط برقرار کنید.
specifications and models Nominal diameter of thread(mm) Length(mm) inventory
Φ10*25 Φ10 25 10000
Φ25*100 Φ25 100 10000
If you have more needs, please contact customer service 1 1 1
پیام بگذارید
specifications and models Nominal diameter of thread(mm) Length(mm) inventory
توضیحات محصول

DIN1444 ISO2341 EN22341 فولاد کربن 35K زنک پوشیده زنک سفید کلاس 8.8 کلویس پین با سر Φ10-Φ16



زنک پوشش داده شده کلاس 8.8 کلویس پین و کلید DIN1444 ISO2341 EN22341 با سر 0

قطر اسمی 3 4 5 6 8 10 12
d
d حداکثر 3 4 5 6 8 10 12
دقیقه 2.94 3.925 4.925 5.925 7.91 9.91 11.89
dk حداکثر 5 6 8 10 14 18 20
دقیقه 4.7 5.7 7.64 9.64 13.57 17.57 19.48
d1 حداکثر 0.94 1.14 1.34 1.74 2.14 3.38 3.38
دقیقه 0.8 1 1.2 1.6 2 3.2 3.2
k اندازه اسمی 1 1 1.6 2 3 4 4
حداکثر 1.125 1.125 1.725 2.125 3.125 4.15 4.15
دقیقه 0.875 0.875 1.475 1.875 2.875 3.85 3.85
Lh دقیقه 1.6 2.2 2.9 3.2 3.5 4.5 5.5
قطر اسمی 14 16 18 20 22 24 27
d
d حداکثر 14 16 18 20 22 24 27
دقیقه 13.89 15.89 17.89 19.87 21.87 23.87 26.87
dk حداکثر 22 25 28 30 33 36 40
دقیقه 21.48 24.48 27.48 29.48 32.38 35.38 39.38
d1 حداکثر 4.18 4.18 5.18 5.18 5.18 6.52 6.52
دقیقه 4 4 5 5 5 6.3 6.3
k اندازه اسمی 4 4.5 5 5 5.5 6 6
حداکثر 4.15 4.65 5.15 5.15 5.65 6.15 6.15
دقیقه 3.85 4.35 4.85 4.85 5.35 5.85 5.85
Lh دقیقه 6 6 7 8 8 9 9
قطر اسمی 30 33 36 40 45 50 55
d
d حداکثر 30 33 36 40 45 50 55
دقیقه 29.87 32.84 35.84 39.84 44.84 49.84 54.81
dk حداکثر 44 47 50 55 60 66 72
دقیقه 43.38 46.38 49.38 54.26 59.26 65.26 71.26
d1 حداکثر 8.22 8.22 8.22 8.22 10.22 10.22 10.22
دقیقه 8 8 8 8 10 10 10
k اندازه اسمی 8 8 8 8 9 9 11
حداکثر 8.18 8.18 8.18 8.18 9.18 9.18 11.215
دقیقه 7.82 7.82 7.82 7.82 8.82 8.82 10.785
Lh دقیقه 10 10 10 10 12 12 14
قطر اسمی 60 70 80 90 100
d
d حداکثر 60 70 80 90 100
دقیقه 59.81 69.81 79.81 89.78 99.78
dk حداکثر 78 90 100 110 120
دقیقه 77.26 89.13 99.13 109.13 119.13
d1 حداکثر 10.22 13.27 13.27 13.27 13.27
دقیقه 10 13 13 13 13
k اندازه اسمی 12 13 13 13 13
حداکثر 12.215 13.215 13.215 13.215 13.215
دقیقه 11.785 12.785 12.785 12.785 12.785
Lh دقیقه 14 16 16 16 16



مشخصات:

  • گره های سر دار DIN1444 طراحی شده اندمطابقتبا استانداردهای بین المللی، با طیف گسترده ای از اندازه ها که گزینه های مختلفی را برای پاسخگویی به الزامات ارائه می دهند.
  • آنها می توانند از مواد مختلفی ساخته شوند، از جمله فولاد ضد زنگ 304، 316، 2205، 2507، 310S، 904L، و همچنین فولاد کربن، برای پاسخگویی به محیط های مختلف کاروالزامات
  • پین های DIN1444 در درجه اول برای اتصال دو شاخه یاتجهیزاتهنگامی که اتصال با استفاده از پین انجام می شود، یک پین تقسیم شده در سوراخ واقع در انتهای پین قرار می گیرد تا قطعه کار را در محل قرار دهد.

مزایا:

  • دلیل اینکه چرا DIN1444 برایمختلفمحیط های صنعتی و سناریوهای کاربرد به دلیل طیف متنوعی از مشخصات و گزینه های مواد فراوان است.

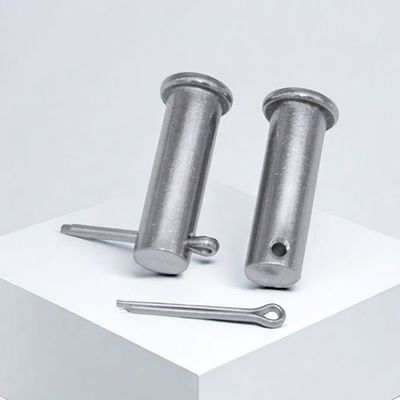

  • ترکیبی از پین ها و پین های کوترتضمین می کندثبات و قابلیت اطمینان اتصال.
  • تولید و ساخت پیچ های میله ای به سختی با استانداردهای DIN مطابقت دارد، اطمینان از ابعاد دقیق، تضمین کیفیت محصول وقابل تعویض بودن، کاهش مشکلات نگهداری و تعویض و در نهایت صرفه جویی در هزینه ها.

سناریوهای کاربرد:

  • سیستم های پمپ، شیر و لوله کشی: در سیستم های حمل و نقل مایعات، پین های DIN1444 به طور گسترده ای برای اتصال و تثبیت پمپ ها، شیرها و لوله ها استفاده می شوند.
  • صنعت پتروشیمی: به دلیل محیط کار خاص در صنعت پتروشیمی، اتصال دهنده های مقاوم در برابر خوردگی و قدرت بالا مورد نیاز است.DIN1444 پین تبدیل به یک انتخاب ایده آل به دلیل گزینه های مختلف مواد و روش های اتصال پایدار.
  • تجهیزات مهندسی دریایی: در تجهیزات مهندسی دریایی، پین های DIN1444 اتصال پایدار و قابل اعتماد را فراهم می کنند، اطمینان حاصل می کنند که تجهیزات در محیط های دریایی خشن به درستی کار می کنند.
  • تولید برق بادی: پین های DIN1444 همچنین نقش مهمی در اتصال و تثبیت تجهیزات در تولید انرژی بادی دارند.
