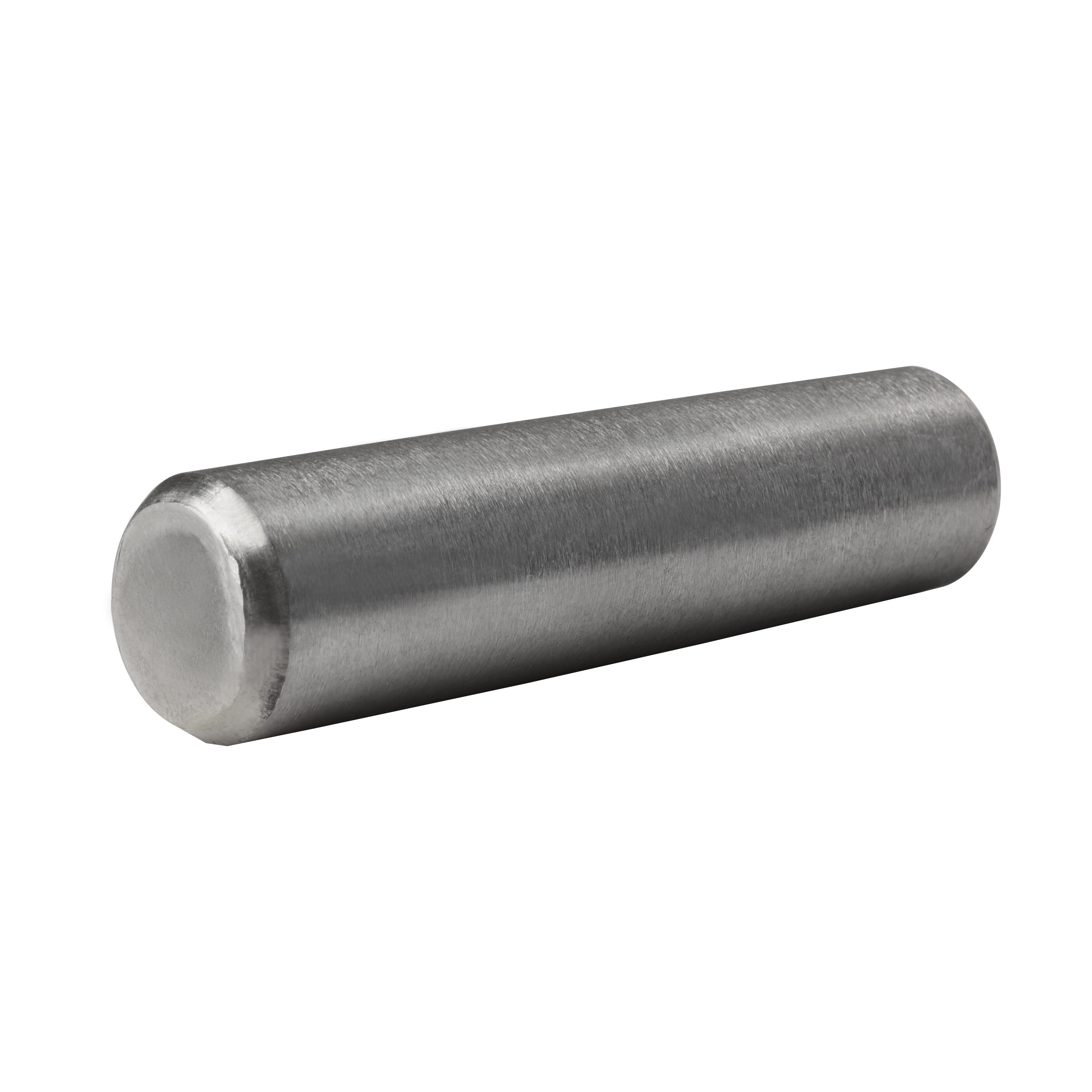

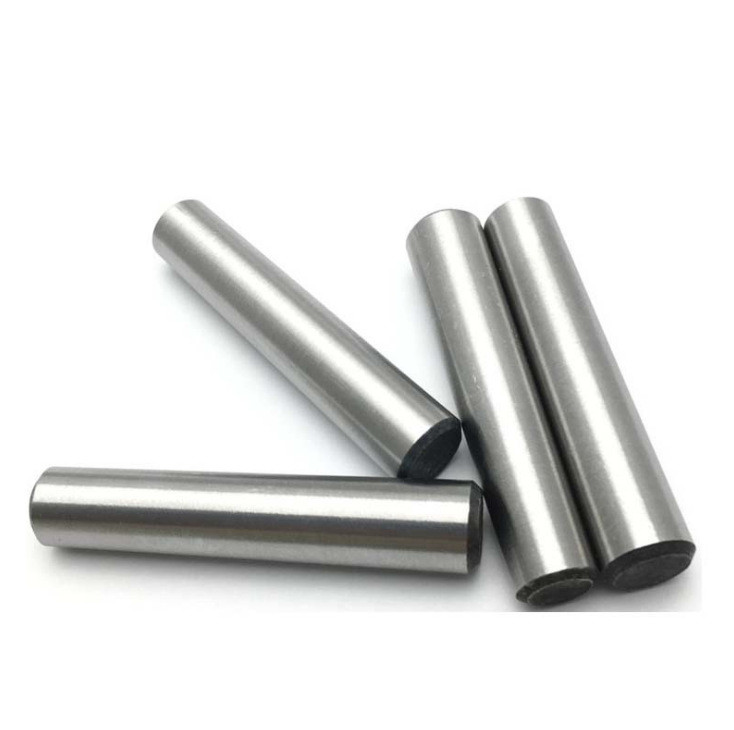

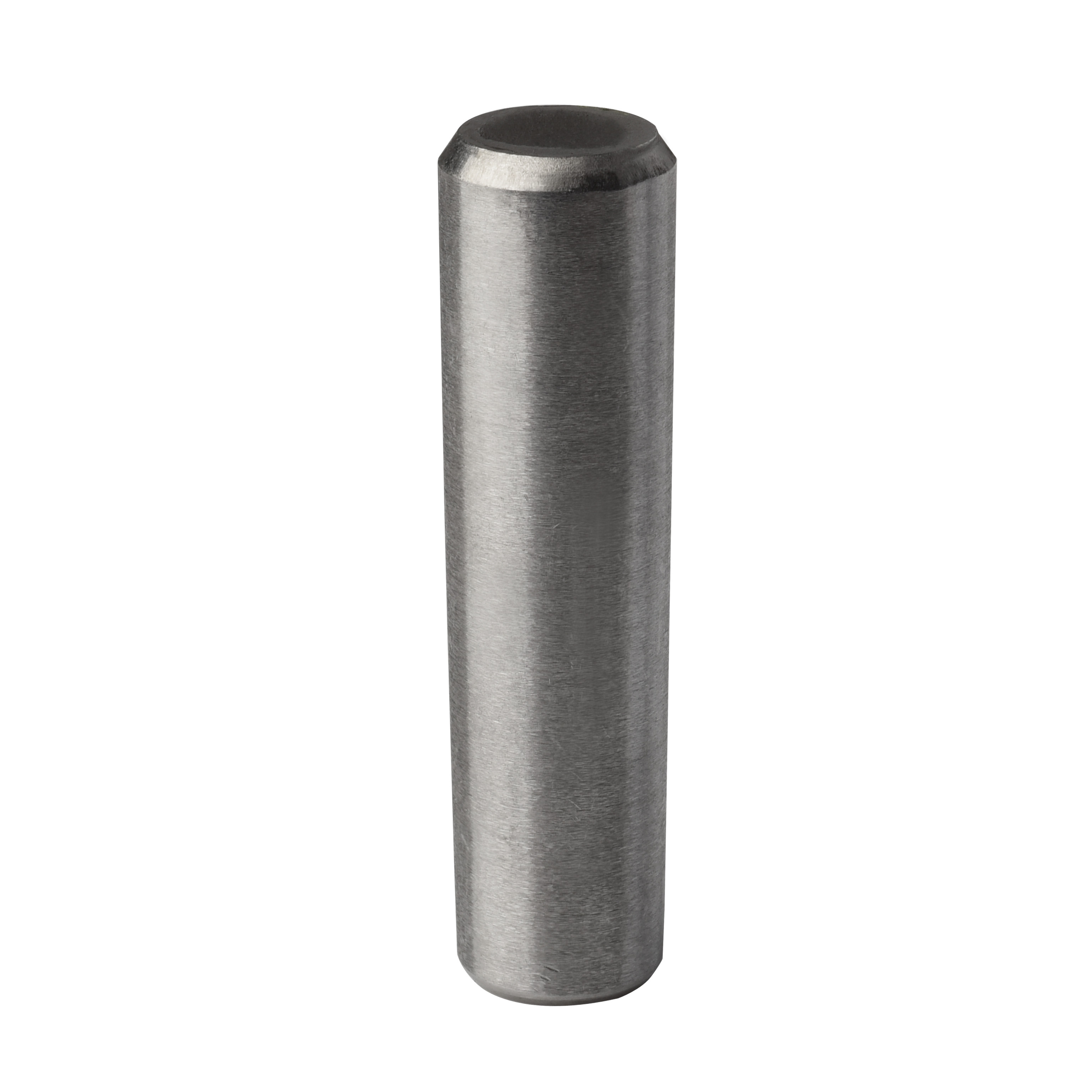

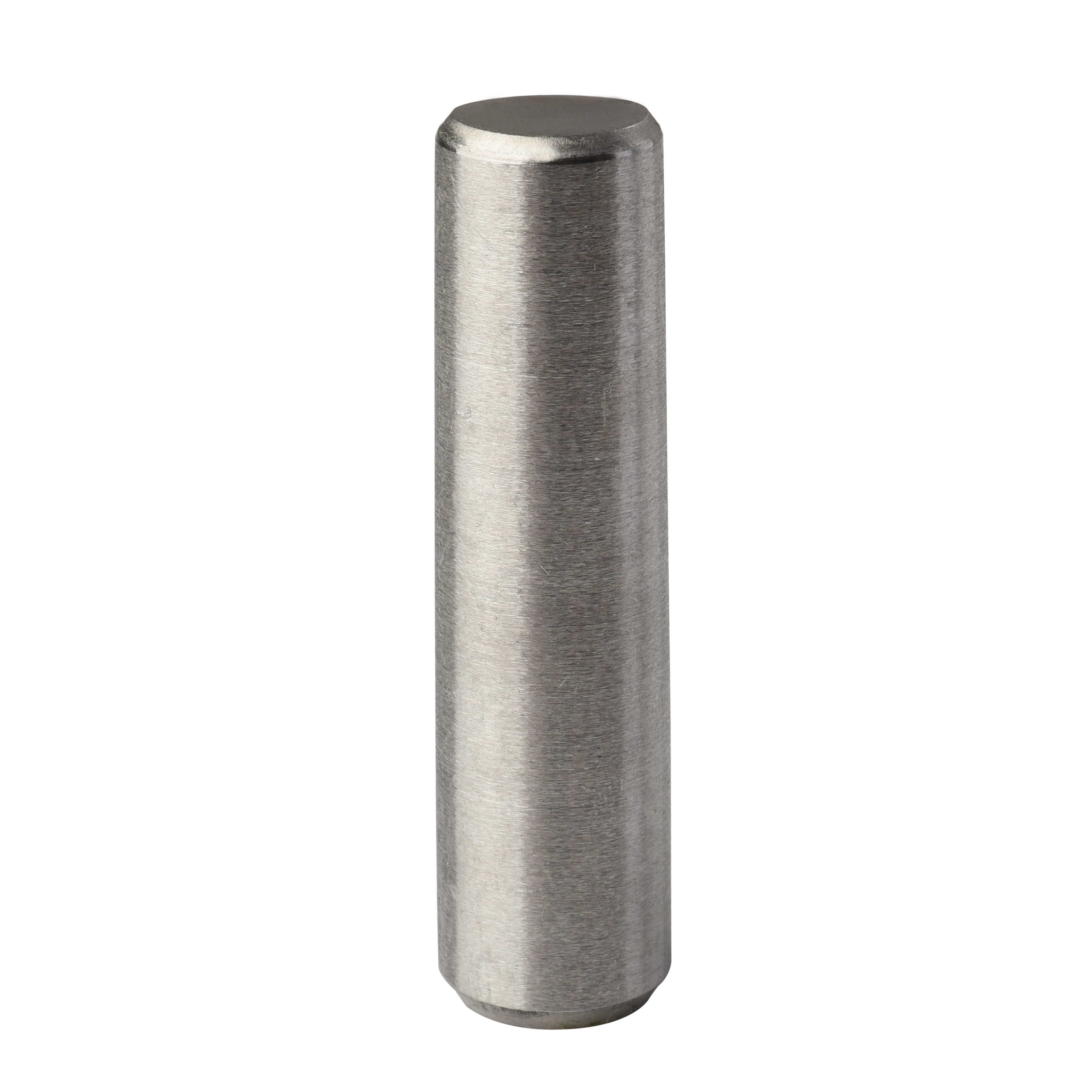

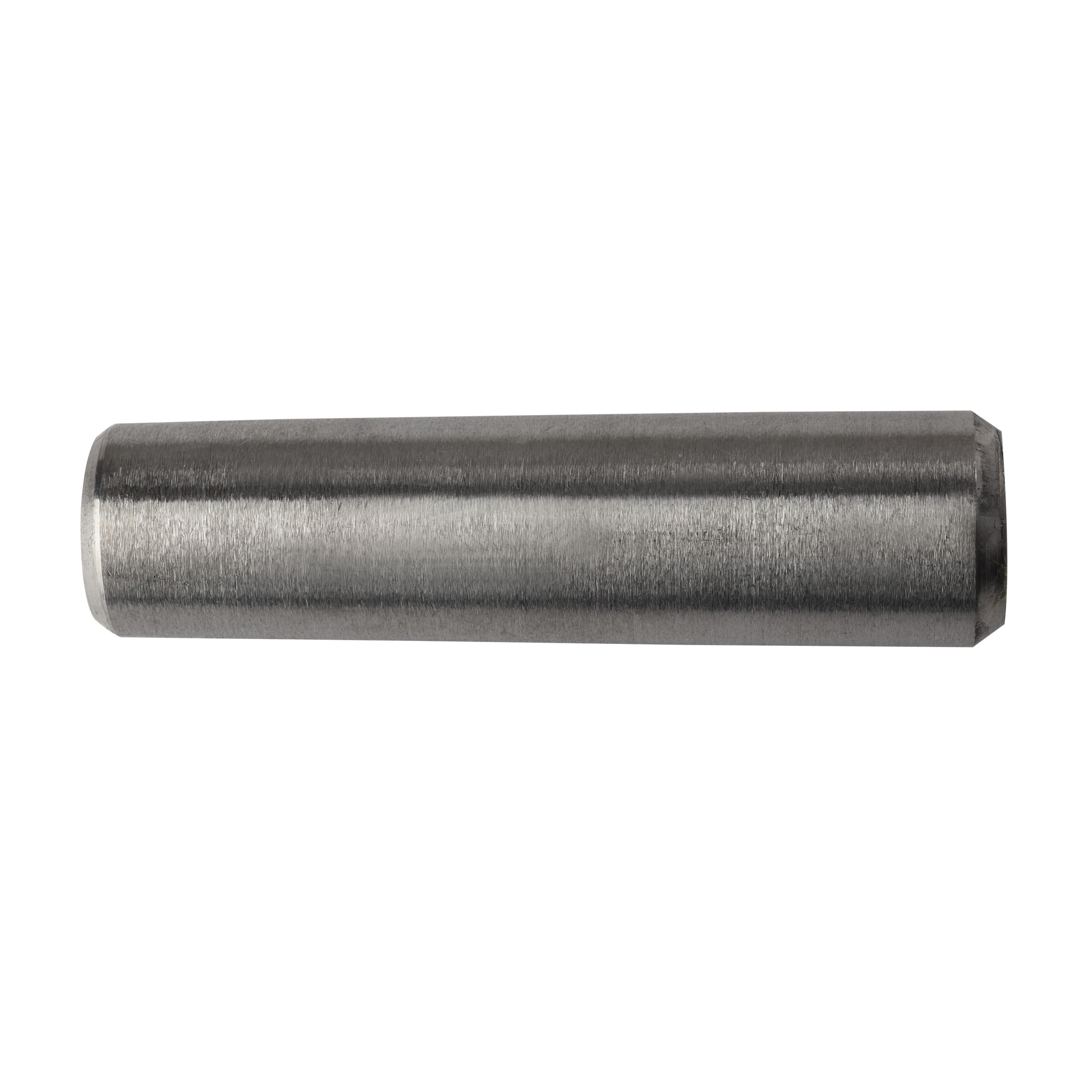

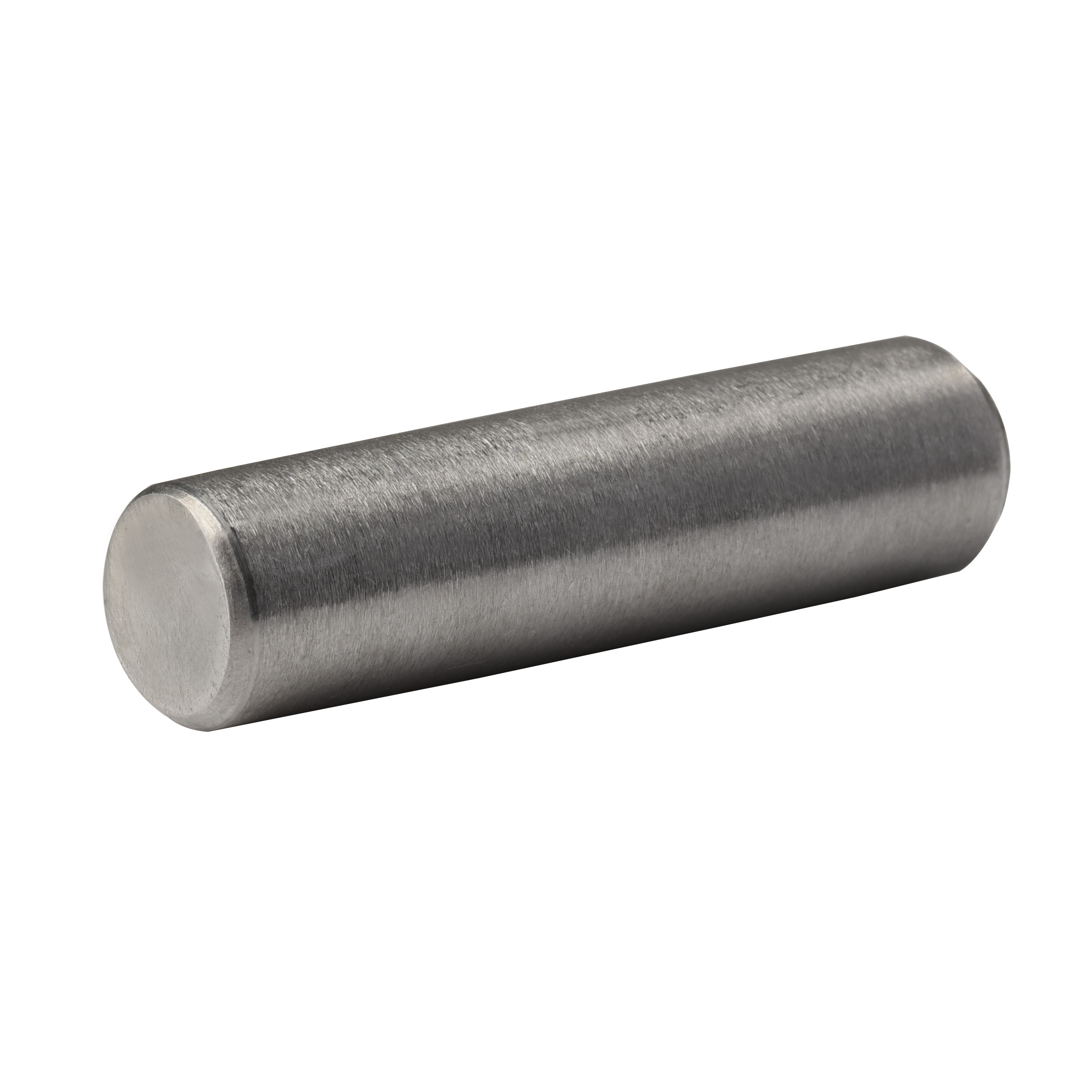

پن و کلید ساده از فولاد ضد زنگ ISO2339 DIN EN 22339 SUS304
| محل منبع | استان جیانگ سو چین |
|---|---|
| نام تجاری | YingYan |
| گواهی | ISO9000 |
| شماره مدل | طول 22mm-60mm |
| مقدار حداقل تعداد سفارش | 1000 عدد |
| قیمت | negotiable |
| جزئیات بسته بندی | جعبه های کوچک، کیسه های پلاستیکی، فله در کارتن، |
برای نمونه ها و کوپن های رایگان با من تماس بگیرید.
WhatsApp:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر شما هر گونه نگرانی دارید، ما 24 ساعت کمک آنلاین ارائه می دهیم.
xجزئیات محصول
| نام | پین های مخروطی | استاندارد | GB/DIN/ASME/EN/ISO و غیره |
|---|---|---|---|
| مواد | فولاد ضد زنگ SUS304 | تمومش کن | ساده، پولیش |
| خدمات | OEM/ODM | شکل | مخروطی |
| اندازه | Φ6-Φ12/بر اساس نیازهای شما | طول | 22mm-60mm/بر اساس نیاز شما |
| برجسته کردن | کلاه و کليد,SUS304 فلش و کلید,استاندارد DIN EN 22339,SUS304 Pin And Key,DIN EN 22339 Taper Pin |
||
می توانید محصولات مورد نیاز خود را علامت بزنید و در صفحه پیام با ما ارتباط برقرار کنید.
| specifications and models | Nominal diameter of thread(mm) | Length(mm) | inventory | |
|---|---|---|---|---|
| Stainless steel SUS 304 | Φ6-Φ12 | 22-60 | 1 | |
| Φ6*22 | Φ6 | 22 | 10000 | |
| Φ8*30 | Φ8 | 30 | 10000 | |
| Φ10*30 | Φ10 | 30 | 10000 | |
| Φ10*60 | Φ10 | 60 | 10000 | |
| Φ12*40 | Φ12 | 40 | 10000 | |
| Carbon steel A3 | Φ4-Φ20 | 30-90 | 1 | |
| Φ4*30 | Φ4 | 30 | 10000 | |
| Φ5*35 | Φ5 | 35 | 10000 | |
| Φ6*40 | Φ6 | 40 | 10000 | |
| Φ8*30 | Φ8 | 30 | 10000 | |
| Φ8*40 | Φ8 | 40 | 10000 | |
| Φ8*45 | Φ8 | 45 | 10000 | |
| Φ8*55 | Φ8 | 55 | 10000 | |
| Φ8*60 | Φ8 | 60 | 10000 | |
| Φ10*30 | Φ10 | 30 | 10000 | |
| Φ10*40 | Φ10 | 40 | 10000 | |
| Φ10*50 | Φ10 | 50 | 10000 | |
| Φ10*55 | Φ10 | 55 | 10000 | |
| Φ10*60 | Φ10 | 60 | 10000 | |
| Φ12*40 | Φ12 | 40 | 10000 | |
| Φ12*45 | Φ12 | 45 | 10000 | |
| Φ12*50 | Φ12 | 50 | 10000 | |
| Φ20*90 | Φ20 | 90 | 10000 | |
| If you have more needs, please contact customer service | 1 | 1 | 1 |
توضیحات محصول
ISO2339/DIN EN 22339 فولاد ضد زنگ SUS304 پیین های ساده کانپر Φ6-Φ12
| قطر اسمیr | Φ0.6 | Φ0.8 | Φ1 | Φ1.2 | Φ1.5 | Φ2 | Φ2.5 | |
| d | ||||||||
| d | حداکثر اندازه اسمی (h10) | 0.6 | 0.8 | 1 | 1.2 | 1.5 | 2 | 2.5 |
| دقیقه | 0.56 | 0.76 | 0.96 | 1.16 | 1.46 | 1.96 | 2.46 | |
| a | ≈ | 0.08 | 0.1 | 0.12 | 0.16 | 0.2 | 0.25 | 0.3 |
| قطر اسمی | Φ3 | Φ4 | Φ5 | Φ6 | Φ8 | Φ10 | Φ12 | |
| d | ||||||||
| d | حداکثر اندازه اسمی (h10) | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
| دقیقه | 2.96 | 3.952 | 4.952 | 5.952 | 7.942 | 9.942 | 11.93 | |
| a | ≈ | 0.4 | 0.5 | 0.63 | 0.8 | 1 | 1.2 | 1.6 |
| قطر اسمی | Φ16 | Φ20 | Φ25 | Φ30 | Φ40 | Φ50 | ||
| d | ||||||||
| d | حداکثر اندازه اسمی (h10) | 16 | 20 | 25 | 30 | 40 | 50 | |
| دقیقه | 15.93 | 19.916 | 24.916 | 29.916 | 39.9 | 49.9 | ||
| a | ≈ | 2 | 2.5 | 3 | 4 | 5 | 6.3 | |
ویژگی ها
- این پین مخروطی دارای یکمخروطنسبت 1:50، اجازه می دهد تا نیروهای جانبی را از طریق اصطکاک هدایت کند، که منجر به توانایی های استثنایی خود قفل می شود.
- پین های باریک دارای دقت موقعیت دهی بالاتر از پین های استوانه ای هستند و قابلیت استفاده مجدد آنها تضمین می کند که مونتاژ مکرر وجدا کردندر داخل همان سوراخ به هیچ وجه به دقت موقعیت یا قابلیت اطمینان اتصال آسیب نمی رساند..
- به لطف طراحي مخروط و خود قفل شدنخواص، پیچ های مخروطی نسبتا ساده و مستقیم برای نصب و برداشتن.
مزایا
- با تشکر از طراحی منحصر به فرد خود را مخروط، پین مخروط نمایشاستثنایی قابلیت قفل کردن خود، با استفاده از نیروهای اصطکاک، آنها بدون نیاز به دستگاه های قفل اضافی، یک اتصال پایدار را حفظ می کنند..
- این پین های مخروطی که مطابق با استانداردهای بین المللی ساخته شده اند، دارای ابعاد دقیق و قابلیت اطمینان هستند.بعد ازجمع آوری و جدا کردن مکرر، دقت موقعیت و قابلیت اطمینان اتصال آنها تحت تاثیر قرار نمی گیرد.
- با توجه به ویژگی های مخروطی آنهاوانطباق با استانداردهای بین المللی، پین های مخروطی برای طیف گسترده ای از سناریوها مناسب هستند که نیاز به موقعیت و اتصال با دقت بالا دارند..
درخواست ها
- مهندسی مکانیک: در مهندسی ماشین آلات، پین های مخروطی معمولاً برای قطعات مورد استفاده قرار می گیرند که نیاز به موقعیت دقیق و اتصال دارند، مانند لگارهای و دنده ها.
- تولید قالب: در تولید قالب، پین های کوکی برای حفظ بخش های مختلف قالب استفاده می شوند، که دقت و ثبات قالب را تضمین می کند.
- تجهیزات خودکار: پین های تراشه ای نیز در تجهیزات خودکار برای قطعات مورد نیاز برای اتصال و موقعیت دقیق استفاده می شوند.
لطفا توجه داشته باشید که در حالی که ISO 2339 و DIN EN 22339 استانداردهای مشترک برای پین های مخروطی هستند، ممکن است از نظر مشخصات طول محصول و سایر جزئیات متفاوت باشند.انتخاب و استفاده باید بر اساس الزامات و سناریوهای کاربردی خاص باشد..
