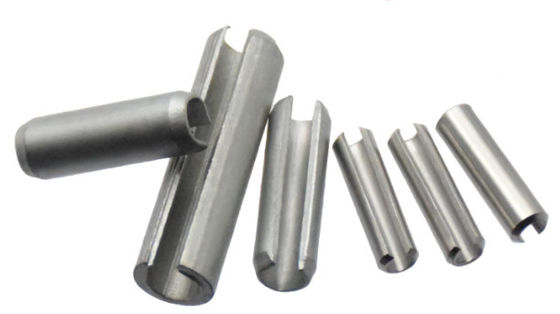

DIN1481 فولاد ضد زنگ SUS304 نوع بهار پین های مستقیم نوع سنگین ساده
| محل منبع | استان جیانگ سو چین |
|---|---|
| نام تجاری | YingYan |
| گواهی | ISO9000 |
| شماره مدل | Φ4-Φ8 |
| مقدار حداقل تعداد سفارش | 1000 عدد |
| قیمت | negotiable |
| جزئیات بسته بندی | جعبه های کوچک، کیسه های پلاستیکی، فله در کارتن |
برای نمونه ها و کوپن های رایگان با من تماس بگیرید.
WhatsApp:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر شما هر گونه نگرانی دارید، ما 24 ساعت کمک آنلاین ارائه می دهیم.
xجزئیات محصول
| نام | پین های مستقیم نوع فنری، شکاف دار، نوع سنگین | استاندارد | GB/DIN/ASME/EN/ISO/JIS B و غیره |
|---|---|---|---|
| مواد | فولاد ضد زنگ SUS304 | درمان سطح | پولیش کردن |
| رنگ | جلگه | اندازه | Φ4-Φ8/با توجه به نیاز شما |
| طول | 10mm-16mm/بر اساس نیازهای شما | ||
| برجسته کردن | SUS304 فلز های مستقیم از نوع بهار,DIN1481 فلز های مستقیم نوع بهار,پین سنگین DIN 1481,DIN1481 Spring Type Straight Pins,Heavy DIN 1481 Pin |
||
توضیحات محصول
DIN1481 فولاد ضد زنگ SUS304 نوع بهار پین های مستقیم، سوراخ شده، سبک سنگین
| قطر اسمی | Φ1 | Φ1.5 | Φ2 | Φ2.5 | Φ3 | Φ3.5 | Φ4 | ||
| d | |||||||||
| a | 0.15 | 0.25 | 0.35 | 0.4 | 0.5 | 0.6 | 0.65 | ||
| d | دقیقه | 1.2 | 1.7 | 2.3 | 2.8 | 3.3 | 3.8 | 4.4 | |
| حداکثر | 1.3 | 1.8 | 2.4 | 2.9 | 3.5 | 4 | 4.6 | ||
| d2 | ≈ | 0.8 | 1.1 | 1.5 | 1.8 | 2.1 | 2.3 | 2.8 | |
| s | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.75 | 0.8 | ||
| حداقل مقاومت برش، تک (kN) | 0.35 | 0.79 | 1.41 | 2.19 | 3.16 | 4.53 | 5.62 | ||
| حداقل دو قشر،kN | 0.7 | 1.58 | 2.82 | 4.38 | 6.32 | 9.06 | 11.24 | ||
| قطر اسمی | Φ4.5 | Φ5 | Φ6 | Φ8 | Φ10 | Φ12 | Φ13 | ||
| d | |||||||||
| a | 0.8 | 0.9 | 1.2 | 2 | 2 | 2 | 2 | ||
| d | دقیقه | 4.9 | 5.4 | 6.4 | 8.5 | 10.5 | 12.5 | 13.5 | |
| حداکثر | 5.1 | 5.6 | 6.7 | 8.8 | 10.8 | 12.8 | 13.8 | ||
| d2 | ≈ | 2.9 | 3.4 | 3.9 | 5.5 | 6.5 | 7.5 | 8.5 | |
| s | 1 | 1 | 1.25 | 1.5 | 2 | 2.5 | 2.5 | ||
| حداقل مقاومت برش، تک (kN) | 7.68 | 8.77 | 13.02 | 21.38 | 35.08 | 52.07 | 57.55 | ||
| حداقل دو قشر،kN | 15.36 | 17.54 | 26.04 | 42.76 | 70.16 | 104.1 | 115.1 | ||
| قطر اسمی | Φ14 | Φ16 | Φ18 | Φ20 | Φ21 | Φ25 | Φ28 | ||
| d | |||||||||
| a | 2 | 2 | 2 | 3 | 3 | 3 | 3 | ||
| d | دقیقه | 14.4 | 16.5 | 18.5 | 20.5 | 21.5 | 25.5 | 28.5 | |
| حداکثر | 14.8 | 16.8 | 18.9 | 20.9 | 21.9 | 25.9 | 28.9 | ||
| d2 | ≈ | 8.5 | 10.5 | 11.5 | 12.5 | 13.5 | 15.5 | 17.5 | |
| s | 3 | 3 | 3.5 | 4 | 4 | 5 | 5.5 | ||
| حداقل مقاومت برش، تک (kN) | 72.36 | 85.51 | 111.27 | 140.32 | 149.09 | 219.25 | 271.32 | ||
| حداقل دو قشر،kN | 144.7 | 171 | 222.5 | 280.6 | 298.2 | 438.5 | 542.6 | ||
| قطر اسمی | Φ30 | Φ32 | Φ35 | Φ38 | Φ40 | Φ45 | Φ50 | ||
| d | |||||||||
| a | 3 | 3 | 3 | 4 | 4 | 4 | 4 | ||
| d | دقیقه | 30.5 | 32.5 | 35.5 | 38.5 | 40.5 | 45.5 | 50.5 | |
| حداکثر | 30.9 | 32.9 | 35.9 | 38.9 | 40.9 | 45.9 | 50.9 | ||
| d2 | ≈ | 18.5 | 20.5 | 21.5 | 23.5 | 25.5 | 28.5 | 31.5 | |
| s | 6 | 6 | 7 | 7.5 | 7.5 | 8.5 | 9.5 | ||
| حداقل مقاومت برش، تک (kN) | 315.72 | 342.03 | 429.73 | 501.53 | 534.42 | 680.22 | 843.57 | ||
| حداقل دو قشر،kN | 631.4 | 684 | 859 | 1003 | 1068 | 1360 | 1685 | ||
ویژگی ها:
- این پین های استوانه ایمجهزبا سوراخ ها در امتداد طول محوری خود، اجازه می دهد که تغییر انعطاف پذیری در طول نصب، بنابراین آسان کردن ورودی و تثبیت.
- این پین های استوانه ای ساخته شده اندازفولاد کربن یا سایر مواد با قدرت بالا، که آنها را قادر به مقاومت در برابر نیروهای کششی و برش قابل توجهی می کند.
- انتهای پین ها به صورت ماشین آلات درگره دارسطوح، ایجاد ورودی راحت تر و کاهش خطر آسیب رساندن به سایر قطعات در طول مونتاژ.
- هنگامی که در یک سوراخ قرار می گیرند، میله ها کمی گسترش می یابند و باعث ایجاد تنش بیرونی می شوند که آنها را محکم در دیوار سوراخ قرار می دهد و اتصال پایدار را تضمین می کند.
مزایا:
- با تشکر از طرح شکاف دارشونگره داردر پایان، می توان با استفاده از پیچ های سخت و مستقیم به راحتی به سوراخ های از پیش ساخته شده وارد شد و نیازی به ابزار نصب پیچیده یا تکنیک های تخصصی وجود ندارد.
- "پين ها"گستردهطبیعتنتایجدر یک تناسب محکم تر در مقابل دیواره های سوراخ، افزایش ثبات اتصال. این اجازه می دهد تا آن را در برابر ارتعاش و شوک بیشتر مقاومت کند،اطمینان از دوام و افزایش طول عمر کلی برنامه.
- پیچ های بهار سخت کار مستقیم برای نصب و جدا کردن آسان طراحی شده اند، که آنها را برای استفاده در طیف گسترده ای از ماشین آلات و تجهیزات، به ویژهدرشرایطی که نیاز به جداسازی و جمع آوری مجدد مکرر دارند، مانند در پیچ ها، فواره ها و اجزای انتقال قدرت.انعطاف پذیری آنها مزایای قابل توجهی را در این کاربردهایی تضمین می کند.
کاربردها:
- رابط هاي گير:کار سنگینراستفلک های بهارمعمولاً در اتصالات میله استفاده می شود و اتصال پایدار را فراهم می کند که به میله اجازه می دهد در صورت نیاز به طور آزادانه چرخش کند.
- تثبیت بهار: در برنامه های بهار، این پین ها می توانند برای تثبیت انتهای بهار استفاده شوند، جلوگیری از حرکت یا شل شدن.
- اجزای انتقال قدرت: در سیستم های انتقال قدرت، پین های بهار در حال استفاده برای اتصال و ایمن کردن اجزای مختلف انتقال مانند دنده ها، میله ها،و اتصال.
