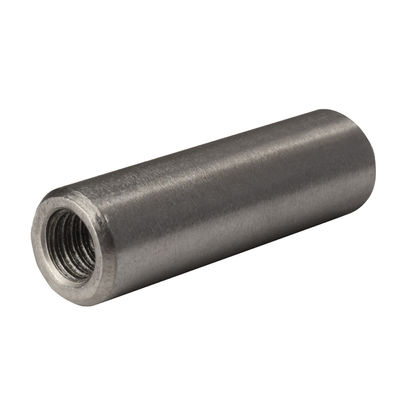

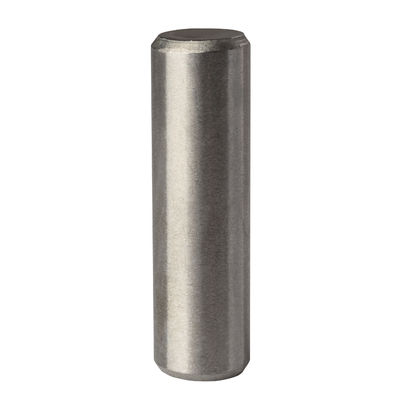

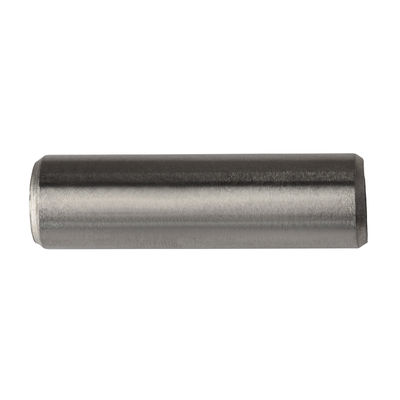

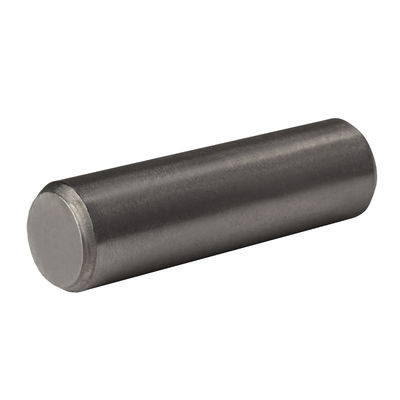

DIN 7979 ISO 8735 فولاد کربن پین های موازی خاموش با رشته داخلی M10 - M16

  • DIN 7979 ISO 8735 Carbon Steel Quenching Parallel Pins With Internal Thread M10 - M16
  • DIN 7979 ISO 8735 Carbon Steel Quenching Parallel Pins With Internal Thread M10 - M16
  • DIN 7979 ISO 8735 Carbon Steel Quenching Parallel Pins With Internal Thread M10 - M16
  • DIN 7979 ISO 8735 Carbon Steel Quenching Parallel Pins With Internal Thread M10 - M16
محل منبع استان جیانگ سو چین
نام تجاری YingYan
گواهی ISO9000
شماره مدل طول35~55mm
مقدار حداقل تعداد سفارش 1000 عدد
قیمت negotiable
جزئیات بسته بندی جعبه های کوچک، کیسه های پلاستیکی، فله در کارتن،

برای نمونه ها و کوپن های رایگان با من تماس بگیرید.

WhatsApp:0086 18588475571

ویچت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر شما هر گونه نگرانی دارید، ما 24 ساعت کمک آنلاین ارائه می دهیم.

x
جزئیات محصول
نام پین های موازی با رشته داخلی استاندارد GB/DIN/ASME/EN/ISO و غیره
مواد فولاد کربن A3 تمومش کن سفت شدن با خاموش کردن
شکل مخروطی رنگ جلگه
طول 35mm-55mm اندازه M10-M16 / با توجه به نیاز شما
برجسته کردن

خاموش کردن پین های موازی,پین های موازی رشته داخلی,فولاد کربن DIN 7979 Pin

,

Internal Thread Parallel Pins

,

Carbon Steel DIN 7979 Pin
پیام بگذارید
توضیحات محصول

DIN7979 ISO 8735 فولاد کربن A3 سخت شدن ساده با خاموش کردن پین های موازی با رشته داخلی M10-M16



DIN 7979 ISO 8735 فولاد کربن پین های موازی خاموش با رشته داخلی M10 - M16 0

قطر اسمی Φ6 Φ8 Φ10 Φ12 Φ14 Φ16 Φ20
d
d اندازه اسمی (m6) 6 8 10 12 14 16 20
حداکثر 6.012 8.015 10.015 12.018 14.018 16.018 20.021
دقیقه 6.004 8.006 10.006 12.007 14.007 16.007 20.008
a1 ≈ 1.2 1.6 2 2.5 2.5 3 3.5
a2 ≈ 0.8 1 1.2 1.6 1.8 2 2.5
c1 ≈ 0.6 0.8 1 1.2 1.4 1.6 2
c2 ≈ 2.1 2.6 3 3.8 4 4.7 6
d2 M4 M5 M6 M6 M8 M8 M10
d3 4.3 5.3 6.4 6.4 8.4 8.4 10.5
t1 6 8 10 10 12 12 16
t2 دقیقه 10 12 16 16 20 20 25
قطر اسمی Φ25 Φ30 Φ40 Φ50 Φ60 Φ70 Φ80
d
d اندازه اسمی (m6) 25 30 40 50 60 70 80
حداکثر 25.021 30.021 40.025 50.025 60.03 70.03 80.03
دقیقه 25.008 30.008 40.009 50.009 60.011 70.011 80.011
a1 ≈ 4 5 6.3 8 10 12 14
a2 ≈ 3 4 5 6.3 8 10 12
c1 ≈ 2.5 3 4 5 6 7 8
c2 ≈ 6 7 8 10 12 14 16
d2 M16 M20 M20 M24 M30 M36 M42
d3 17 21 21 25 31 37 43
t1 24 30 30 36 40 54 63
t2 دقیقه 34 42 42 50 56 71 82





ویژگی ها

  1. برای دستیابی به سختی عالی و مقاومت در برابر لباس,پین ها تحت درمان خنک کننده و سخت کننده قرار گرفته اند، که می توانند در کاربردهای بارگذاری بالا و استفاده مکرر استفاده شوند.
  2. به لطف طراحی موازی پین ها، مستقیمیت پایدار در طول نصب و استفاده تضمین می شود، جلوگیری از خم شدن یا تغییر شکلزیرنیروی.
  3. طراحی رشته داخلی اجازه می دهد تا با بولت های مربوطه جفت شود، به دست آوردن اتصال و موقعیت امن تر..
  4. تولید شده با توجه به استانداردهای بین المللی، این پین ها دقت و ثبات ابعاد را تضمین می کنند، که آنها را برای یکگستردهطیف وسیعی از ماشین آلات و تجهیزات دقیق.
  5. از فولاد آلیاژ با قدرت بالا یا سایر مواد برتر ساخته شده، این پین ها دارای قدرت استثنایی و مقاومت در برابر خوردگی هستند، که ثبات و قابلیت اطمینان را در طول عمر خدمتشان تضمین می کند.

مزایا

  1. بعد از خاموش کردن وسخت شدناین پین ها دارای سختی فوق العاده بالایی هستند که به آنها امکان می دهداصطکاکو فشار.
  2. با درمان خاص سطح، این پین نشان می دهددر حال اجرامقاومت در برابر لباس، افزایش عمر آنها، کاهش فرکانس تعویض و در نهایت صرفه جویی در هزینه ها.
  3. طراحی رشته داخلی ثبات و قابلیت اطمینان اتصال بین پین ها و مغز ها یا سوراخ های رشته ای را افزایش می دهد و اطمینان از مناسب بودن امن را تضمین می کند..
  4. طراحی موازی و رعایتاستاندارد سازیبسیار ساده و سرعت بخشیدن به فرآیند نصب.
  5. این پین ها قادر به استفاده در طیف گسترده ای از تجهیزات دقیق هستند و نیازهای صنایع مختلف را برآورده می کنند.

درخواست ها

  1. ماشین آلات دقیق: DIN 7979 ISO 8735 پیچ های موازی خاموش و سخت شده با رشته داخلی قطعات ضروری در ماشین آلات دقیق هستند که نیاز به موقعیت و اتصال با دقت بالا دارند،مانند ماشین آلات CNC و خطوط تولیدی خودکار.
  2. تولید قالب: در ساخت قالب، این پین ها برای ثابت کردن قالب ها، اسلاید ها و سایر اجزای آن استفاده می شوند تا دقت و ثبات قالب تضمین شود.
  3. طراحی وسایل: در طراحی لوازم، این پین ها برای موقعیت و تثبیت قطعات مورد استفاده قرار می گیرند، اطمینان از دقت و ثبات در طول فرآیند ماشینکاری.
  4. تجهیزات خودکار: در تجهیزات خودکار، این پین ها برای انتقال قدرت، اتصال، موقعیت و سایر توابع استفاده می شوند، که عملکرد عادی تجهیزات را تضمین می کند.
  5. صنعت هوافضا: صنعت هوافضا از اجزای خود دقت و قابلیت اطمینان بالایی می خواهد.استفاده می شود برای اتصال و تثبیت قطعات حیاتی مختلف.
