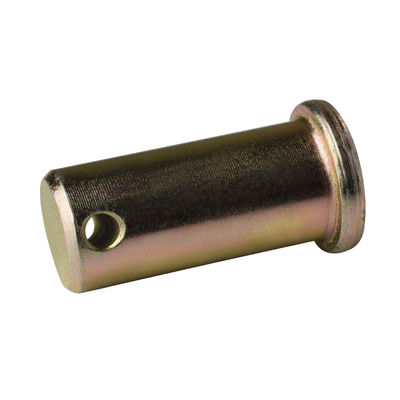

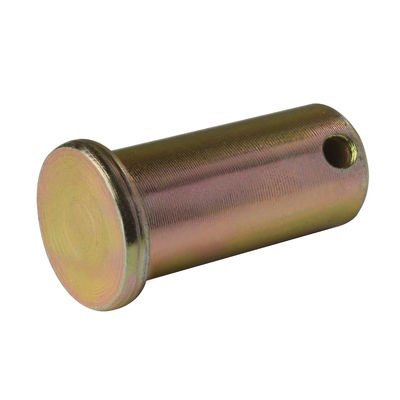

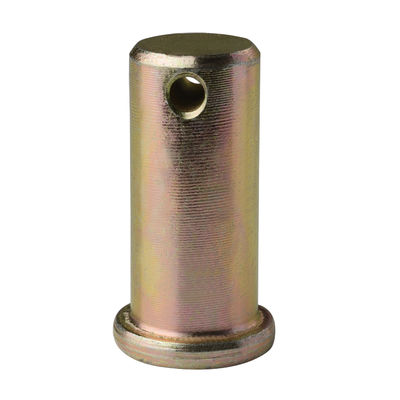

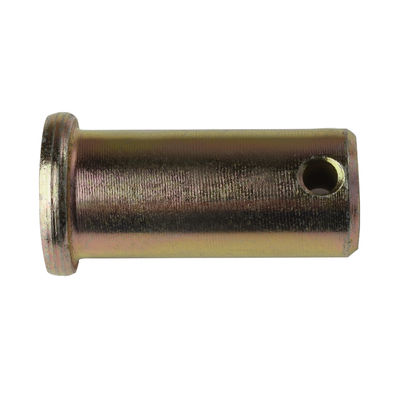

کلاس 4.8 8.8 کلویس پین و کلید DIN1444 DIN EN 22341 Dacromet سیاه ساده روی زینک

DIN1444 DIN EN 22341 A3/Q195/35K فولاد سیاه / داکرومت / ساده / روی زینک ویژگی ها: انواع Φ10-Φ45 کلاس4.8 8.8

•

• قطر اسمی		3	4	5	6	8	10	12
  d
  d	حداکثر	3	4	5	6	8	10	12
  	دقیقه	2.94	3.925	4.925	5.925	7.91	9.91	11.89
  dk	حداکثر	5	6	8	10	14	18	20
  	دقیقه	4.7	5.7	7.64	9.64	13.57	17.57	19.48
  d1	حداکثر	0.94	1.14	1.34	1.74	2.14	3.38	3.38
  	دقیقه	0.8	1	1.2	1.6	2	3.2	3.2
  k	اندازه اسمی	1	1	1.6	2	3	4	4
  	حداکثر	1.125	1.125	1.725	2.125	3.125	4.15	4.15
  	دقیقه	0.875	0.875	1.475	1.875	2.875	3.85	3.85
  .	دقیقه	1.6	2.2	2.9	3.2	3.5	4.5	5.5
  قطر اسمی		14	16	18	20	22	24	27
  d
  d	حداکثر	14	16	18	20	22	24	27
  	دقیقه	13.89	15.89	17.89	19.87	21.87	23.87	26.87
  dk	حداکثر	22	25	28	30	33	36	40
  	دقیقه	21.48	24.48	27.48	29.48	32.38	35.38	39.38
  d1	حداکثر	4.18	4.18	5.18	5.18	5.18	6.52	6.52
  	دقیقه	4	4	5	5	5	6.3	6.3
  k	اندازه اسمی	4	4.5	5	5	5.5	6	6
  	حداکثر	4.15	4.65	5.15	5.15	5.65	6.15	6.15
  	دقیقه	3.85	4.35	4.85	4.85	5.35	5.85	5.85
  .	دقیقه	6	6	7	8	8	9	9
  قطر اسمی		30	33	36	40	45	50	55
  d
  d	حداکثر	30	33	36	40	45	50	55
  	دقیقه	29.87	32.84	35.84	39.84	44.84	49.84	54.81
  dk	حداکثر	44	47	50	55	60	66	72
  	دقیقه	43.38	46.38	49.38	54.26	59.26	65.26	71.26
  d1	حداکثر	8.22	8.22	8.22	8.22	10.22	10.22	10.22
  	دقیقه	8	8	8	8	10	10	10
  k	اندازه اسمی	8	8	8	8	9	9	11
  	حداکثر	8.18	8.18	8.18	8.18	9.18	9.18	11.215
  	دقیقه	7.82	7.82	7.82	7.82	8.82	8.82	10.785
  .	دقیقه	10	10	10	10	12	12	14
  قطر اسمی		60	70	80	90	100
  d
  d	حداکثر	60	70	80	90	100
  	دقیقه	59.81	69.81	79.81	89.78	99.78
  dk	حداکثر	78	90	100	110	120
  	دقیقه	77.26	89.13	99.13	109.13	119.13
  d1	حداکثر	10.22	13.27	13.27	13.27	13.27
  	دقیقه	10	13	13	13	13
  k	اندازه اسمی	12	13	13	13	13
  	حداکثر	12.215	13.215	13.215	13.215	13.215
  	دقیقه	11.785	12.785	12.785	12.785	12.785
  .	دقیقه	14	16	16	16	16
