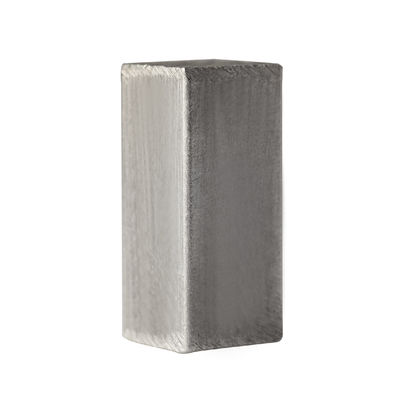

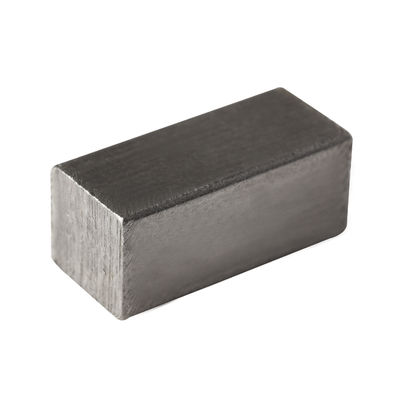

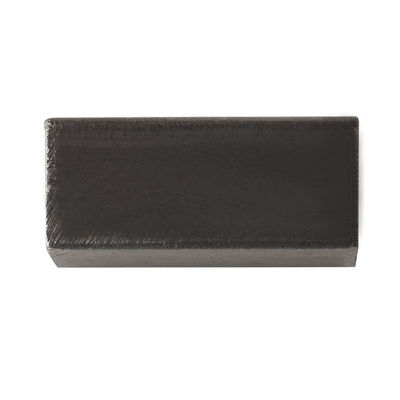

پولیش مربع و مستطیل UNI 6604 DIN 6885 کلید نوع B

  • Polishing Square And Rectangular UNI 6604 DIN 6885 Keys Type B
  • Polishing Square And Rectangular UNI 6604 DIN 6885 Keys Type B
  • Polishing Square And Rectangular UNI 6604 DIN 6885 Keys Type B
محل منبع استان جیانگ سو چین
نام تجاری YingYan
گواهی ISO9000
شماره مدل طول14~93mm
مقدار حداقل تعداد سفارش 1000 عدد
قیمت negotiable
جزئیات بسته بندی جعبه های کوچک، کیسه های پلاستیکی، فله در کارتن

برای نمونه ها و کوپن های رایگان با من تماس بگیرید.

WhatsApp:0086 18588475571

ویچت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر شما هر گونه نگرانی دارید، ما 24 ساعت کمک آنلاین ارائه می دهیم.

x
جزئیات محصول
نام کلید های مربع و مستطیل استاندارد GB/DIN/ASME/EN/ISO و غیره
مواد فولاد کربن A3 تمومش کن پولیش کردن، گالوانیزه کردن
خدمات OEM/ODM شکل مربع و مستطیل
رنگ جلگه طول 14mm-93mm / با توجه به نیازهای شما
عرض 6mm-45mm / با توجه به نیاز شما ارتفاع 6mm-25mm/بر اساس نیازهای شما
برجسته کردن

کلید مستطیل نوع B,کلید مستطیل UNI 6604,پولیش کردن کلید مستطیل

,

Rectangular UNI 6604 Key

,

Polishing Rectangular Keys
پیام بگذارید
توضیحات محصول

UNI6604 DIN6885 A3 فولاد کربن ساده مربع و مستطیل کلید نوع B



پولیش مربع و مستطیل UNI 6604 DIN 6885 کلید نوع B 0
اندازه ی عادی 2 3 4 5 6 8 10
ب
ب حداکثر اندازه اسمی (h8)   2 3 4 5 6 8 10
دقیقه   1.986 2.986 3.982 4.982 5.982 7.978 9.978
h max=حجم اسمی   2 3 4 5 6 7 8
مستطیل ((h11) دقیقه - - - - - 6.91 7.91
مربع ((h8) دقیقه 1.986 2.986 3.982 4.982 5.982 - -
s چامفرینگ یا گرد کردن دقیقه 0.16 0.16 0.16 0.25 0.25 0.25 0.4
حداکثر 0.25 0.25 0.25 0.4 0.4 0.4 0.6
اندازه ی عادی 12 14 16 18 20 22 25
ب
ب حداکثر اندازه اسمی (h8)   12 14 16 18 20 22 25
دقیقه   11.973 13.973 15.973 17.973 19.967 21.967 24.967
h max=حجم اسمی   8 9 10 11 12 14 14
مستطیل ((h11) دقیقه 7.91 8.91 9.91 10.89 11.89 13.89 13.89
مربع ((h8) دقیقه - - - - - - -
s چامفرینگ یا گرد کردن دقیقه 0.4 0.4 0.4 0.4 0.6 0.6 0.6
حداکثر 0.6 0.6 0.6 0.6 0.8 0.8 0.8
اندازه ی عادی 28 32 36 40 45 50 56
ب
ب حداکثر اندازه اسمی (h8)   28 32 36 40 45 50 56
دقیقه   27.967 31.961 35.961 39.961 44.961 49.961 55.954
h max=حجم اسمی   16 18 20 22 25 28 32
مستطیل ((h11) دقیقه 15.89 17.89 19.87 21.87 24.87 27.87 31.84
مربع ((h8) دقیقه - - - - - - -
s چامفرینگ یا گرد کردن دقیقه 0.6 0.6 1 1 1 1 1.6
حداکثر 0.8 0.8 1.2 1.2 1.2 1.2 2
اندازه ی عادی 63 70 80 90 100
ب
ب حداکثر اندازه اسمی (h8)   63 70 80 90 100
دقیقه   62.954 69.954 79.954 89.946 99.946
h max=حجم اسمی   32 36 40 45 50
مستطیل ((h11) دقیقه 31.84 35.84 39.84 44.84 49.84
مربع ((h8) دقیقه - - - - -
s چامفرینگ یا گرد کردن دقیقه 1.6 1.6 2.5 2.5 2.5
حداکثر 2 2 3 3 3






اصل کار:

کلید های مسطح قطعات صنعتی هستند که برای انتقال گشتاور به دو طرف و طرف کلیدخانه متکی هستند.

طبقه بندی:

با توجه به کاربردهای مختلف، کلید های تخت را می توان به کلید های تخت معمولی، کلید های تخت نازک، کلید های تخت هدایت شده سه نوع تقسیم کرد. کلید تخت معمولی و کلید تخت نازک برای اتصال استاتیک استفاده می شود،و کلید صاف راهنما برای اتصال پویا استفاده می شود.

استاندارد:

استاندارد برای کلیدهای صاف معمولی DIN6885 است. با توجه به شکل دو انتهای کلیدهای صاف، DIN6885 به سه نوع ABC تقسیم می شود، نوع A در هر دو انتهای گرد است،نوع B در هر دو طرف مربع است، و نوع C در یک انتهای گرد و مربع در انتهای دیگر است. استاندارد بین المللی مربوطه UNI6604 به مدل های A&B تقسیم شده است.

درجه و ماده:

فولاد کربن درجه 4.8 معمولا استفاده می شود Q235، A3 و دیگر فولاد کم کربن پردازش، درجه 8.8 معمولا استفاده می شود 35 فولاد، 45 فولاد و دیگر فولاد کربن متوسط پردازش؛فولاد ضد زنگ معمولا استفاده می شود 304، 316 و مواد دیگر.

درمان سطح:

از آنجا که تحملات عرض و ضخامت کلید صاف h8 و h11 بسیار کوچک است، یعنی الزامات نسبتا دقیق هستند،و درمان سطح زینک معمولی بیش از الزامات تحمل است، پس اساسا رنگ طبیعی است.



:
